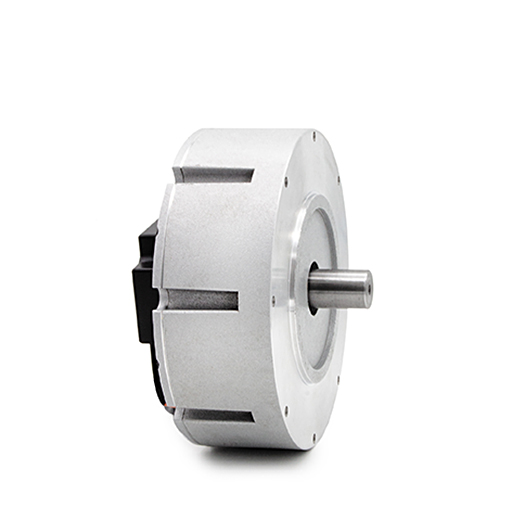

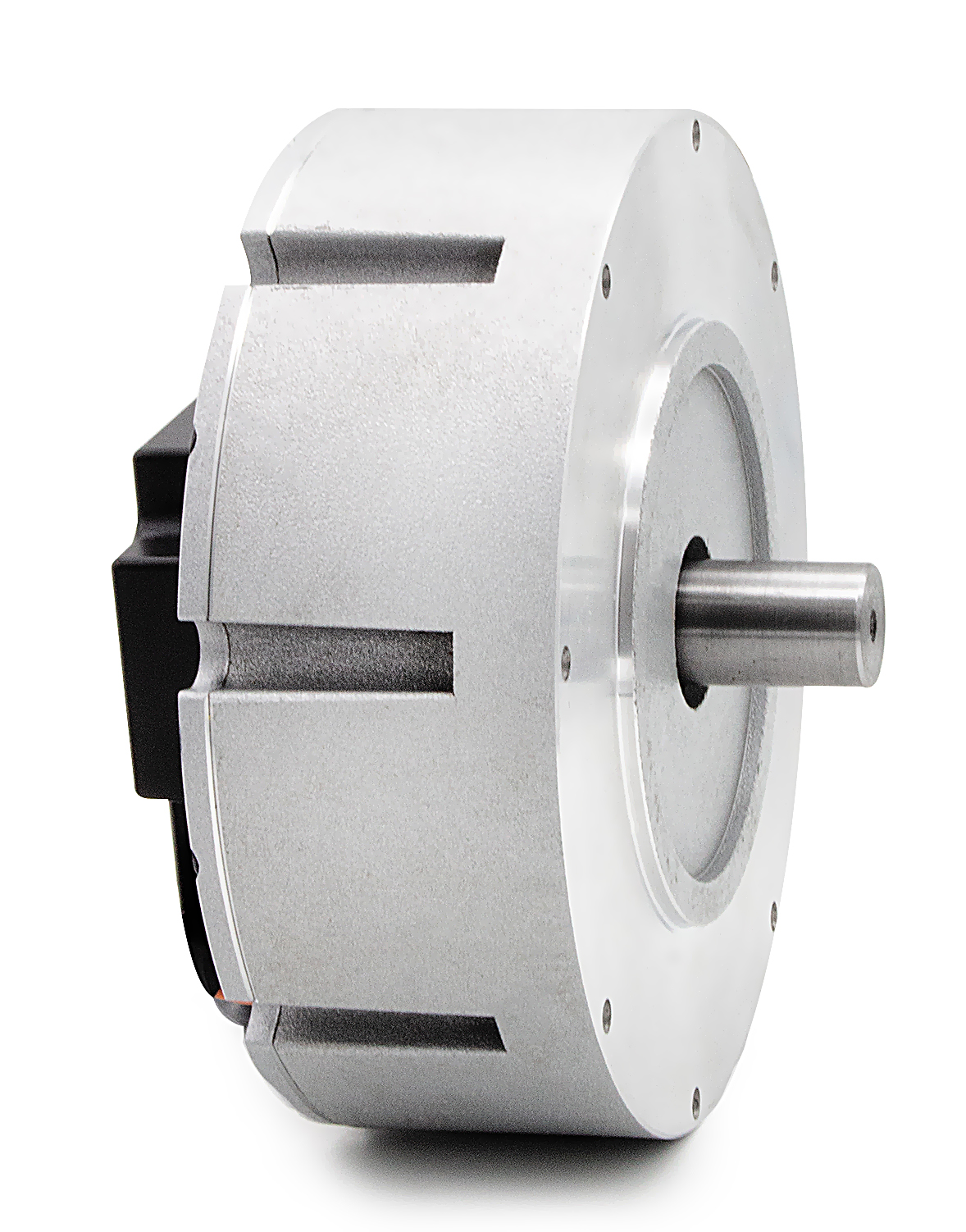

MDS Series
Slim Motor
모터명BLBS2K30E0200
정격전압  Rated voltage
24VDC
정격파워  Rated power
200W
정격전류 Rated current
12.8A
정격토크 Rated Torque
6.4kgf-cm
모터크기 Size
Ø113, 60mm
엔코더  Encoder resolution
16384PPR (Pulse/revolution)
무게  Weight
1.2kg
축의 직경 Shaft dia
Ø14
정격속도  Rated speed
3000RPM
극수  Poles

16

도면자료 다운로드

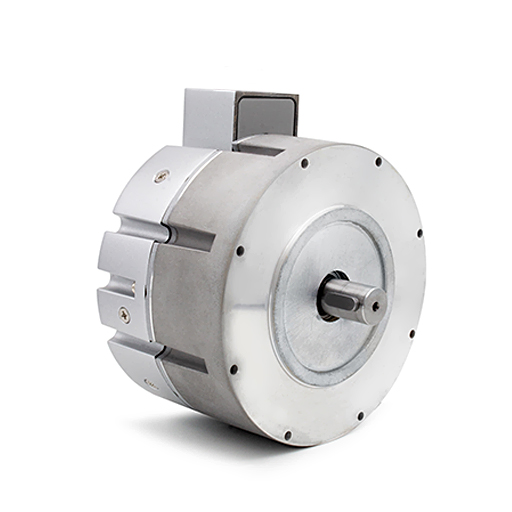

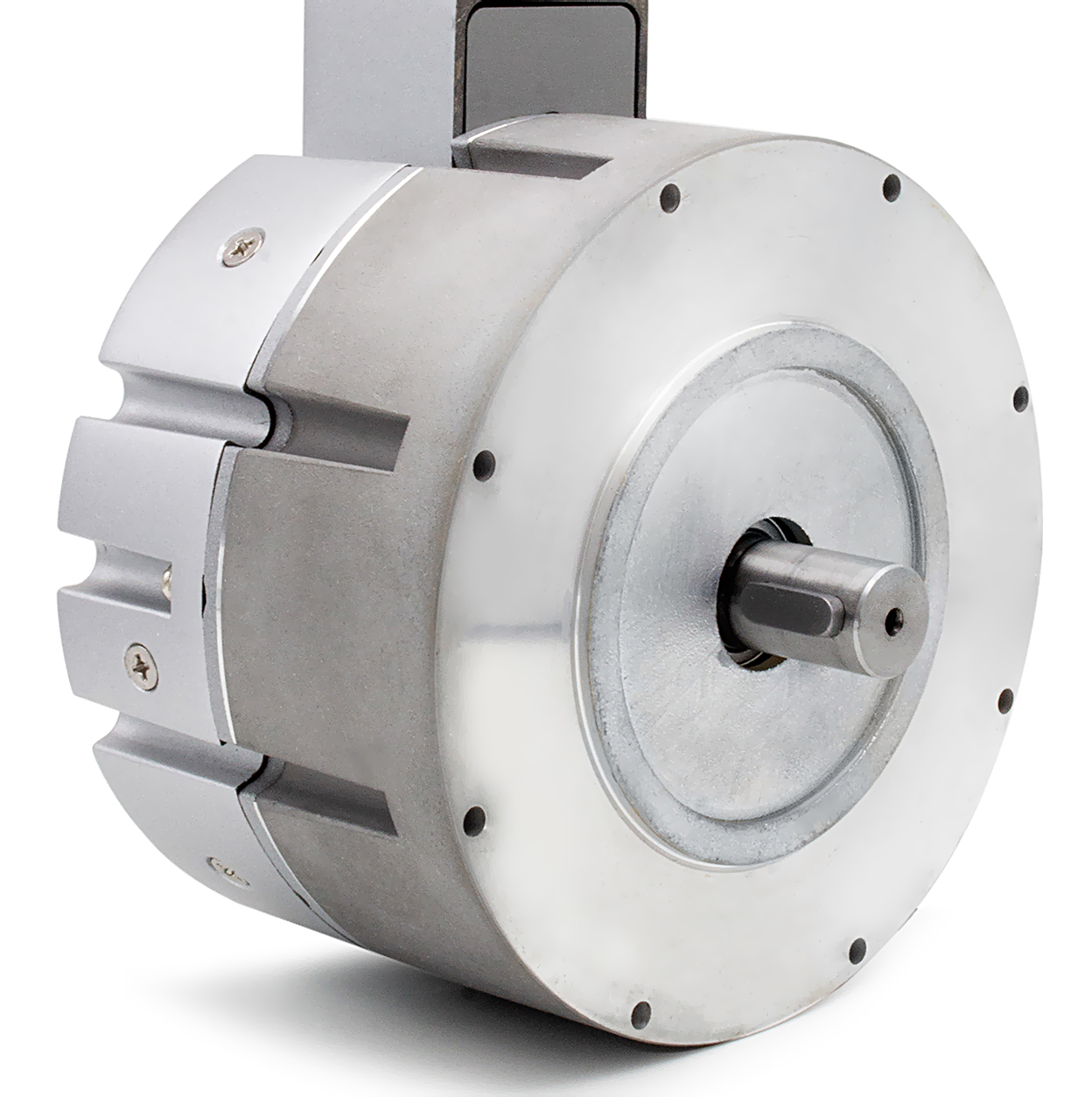

모터드라이버 일체형

MDS200C

모터명
BLBS2K30E0200
정격전압 Rated voltage
24VDC
정격파워  Rated power
200W
정격전류 Rated current
12.8A
정격토크 Rated Torque
6.4kgf-cm
모터크기 Size
Ø113, 60mm
엔코더  Encoder resolution
16384PPR
무게  Weight
1.2kg
축의 직경 Shaft dia
Ø14
정격속도  Rated speed
3000RPM
극수  Poles
16
도면자료 다운로드
모터드라이버
MD400R
정격전압 Rated voltage
12~48VDC
정격파워  Rated power
400W(24V), 800W(48V)
정격전류 Rated current
Max. 20A


구동모듈  특장점




민첩한 BLDC서보 구동
구동모듈에 엔코더 장착시 1회전당 16384 펄스 (65535 카운팅, 16 bits)





공간 활용성
컴팩트한 사이즈의 슬림모터는 작은 내부 공간에 더욱 효율적으로 활용됩니다




고품질 합리적인 가격
차세대 핵심 동격 장치인 일체형 모터로 비용 절감과 에너지 효울이 향상됩니다.



일체형 슬림모터
모터 + 자기 엔코더 + 모터 드라이버.  3가지가 합쳐져 더욱 슬림한 일체형 모터.

--
