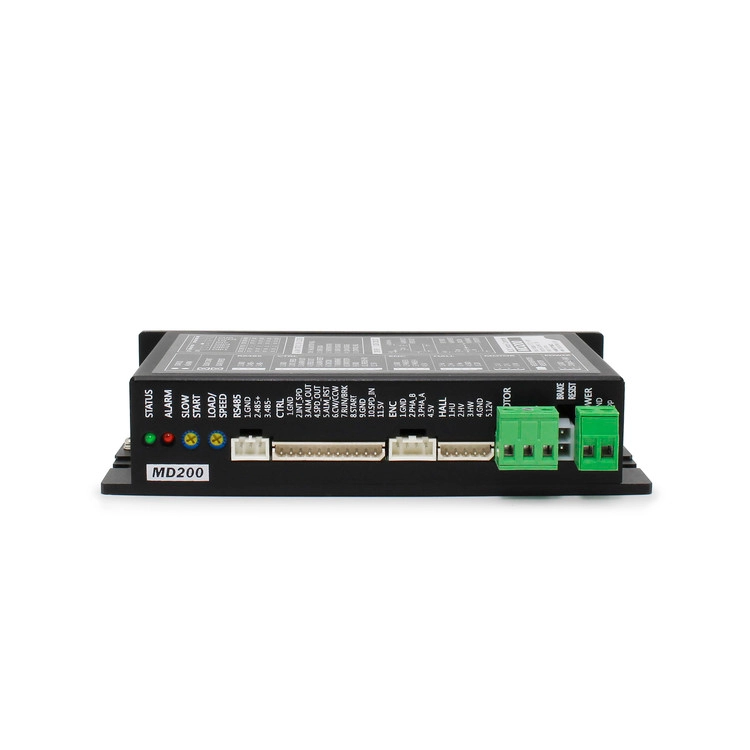

MD200 (DC 12V~48V / 10A / 200W)
[로봇/AGV·AMR 전용] 소형·고밀도 BLDC 모터 드라이버
기술 자료 퀵 다운로드
| 주요 항목 | 사양 (Specification) |
| 정격 전압 / 전류 | DC 12V~48V / 10A |
| 정격 출력 | 200W |
| 사이즈 / 무게 | 148mm x 83mm x 32mm (W,D,H), 270g |
| 제어/통신 방식 | RS485, CAN, PWM, 아날로그 (옵션 선택) |
| 보호 기능 | 과전류, 과전압, 과열, 단락 보호 |
| 적용 모터 | BLDC 모터 (Hall Sensor / Encoder 피드백 지원) |
MD200 모터 드라이버
고밀도 출력과 정밀 제어를 위한 솔루션
OVERVIEW
MD200은 컴팩트한 사이즈에 강력한 제어 성능을 담아낸 소형 모터 드라이버입니다. AGV, AMR, 서비스 로봇 및 산업용 자동화 장비 등 다양한 로보틱스 플랫폼에 즉시 적용 가능한 최적의 구동 환경을 제공합니다.
KEY FEATURES | 핵심 특장점
01. 정밀한 Multi-Loop 제어
위치(Position), 속도(Velocity), 토크(Torque) 제어를 고속 서보 루프로 처리하여 정밀하고 부드러운 모션 구동을 구현합니다.
02. 다양한 통신 인터페이스 지원
CAN, RS-485, UART 등 표준 산업용 통신 프로토콜을 지원하여 ROS/ROS2, PLC, MCU 등 상위 제어기와의 빠른 통합이 가능합니다.
03. 실시간 보호 및 진단 기능
과전류, 과전압, 저전압, 과열 보호 회로를 내장하여 가혹한 운전 환경에서도 시스템 안정성을 유지합니다.
04. 고밀도 초소형 설계
제한된 로봇 내부 공간에 최적화된 폼팩터로, 모듈형 모빌리티 설계 시 공간 효율성을 극대화합니다.
TECHNICAL SPECIFICATIONS | 제품 제원
| 구분 | 항목 | 세부 사양 (Specification) |
| 전원 | 입력 전압 (Input Voltage) | DC 12V ~ 48V |
| 전류 | 정격 / 피크 전류 | 정격 10A / Peak 20A |
| 제어 대상 | 지원 모터 | BLDC / DC Brush Motor |
| 통신 | 인터페이스 | CAN 2.0B, RS-485, UART |
| 피드백 | 엔코더 | Incremental Encoder, Hall Sensor |
| 제어 모드 | Control Modes | 위치 / 속도 / 토크 제어 모드 |
| 보호 기능 | Protection Features | 과전류(OCP), 과전압(OVP), 과열(OTP) |
| 동작 온도 | Operating Temp | -10°C ~ 60°C |
| 크기 | Dimensions | 70 x 50 x 20 (mm) |
APPLICATIONS | 주요 적용 분야
무인 운반차 (AGV / AMR): 물류 및 제조 현장의 차륜 구동 및 스티어링 제어
서비스 및 안내 로봇: 실내외 모빌리티 플랫폼의 하부 구동부
산업용 자동화 장비: 고정밀 속도 및 위치 제어가 필요한 컨베이어 및 액추에이터
연구 및 교육용 플랫폼: ROS2 기반 스마트 로봇 개발 프로젝트
PACKAGE | 제품 구성품
MD200 모터 드라이버 본체 (1 EA)
전원 및 통신 인터페이스 커넥터 하네스 (1 SET)
사용자 퀵 가이드 및 데이터시트 (디지털 다운로드 제공)
DOWNLOAD & RESOURCE | 자료 다운로드
[MD200 매뉴얼 및 데이터시트 다운로드]
[통신 프로토콜 명세서 (CAN / RS-485)]
[3D CAD 모델링 데이터 (.STEP)]
MD200 모터 드라이버
고밀도 출력과 정밀 제어를 위한 솔루션
OVERVIEW
MD200은 컴팩트한 사이즈에 강력한 제어 성능을 담아낸 소형 모터 드라이버입니다. AGV, AMR, 서비스 로봇 및 산업용 자동화 장비 등 다양한 로보틱스 플랫폼에 즉시 적용 가능한 최적의 구동 환경을 제공합니다.
KEY FEATURES | 핵심 특장점
01. 정밀한 Multi-Loop 제어
위치(Position), 속도(Velocity), 토크(Torque) 제어를 고속 서보 루프로 처리하여 정밀하고 부드러운 모션 구동을 구현합니다.
02. 다양한 통신 인터페이스 지원
CAN, RS-485, UART 등 표준 산업용 통신 프로토콜을 지원하여 ROS/ROS2, PLC, MCU 등 상위 제어기와의 빠른 통합이 가능합니다.
03. 실시간 보호 및 진단 기능
과전류, 과전압, 저전압, 과열 보호 회로를 내장하여 가혹한 운전 환경에서도 시스템 안정성을 유지합니다.
04. 고밀도 초소형 설계
제한된 로봇 내부 공간에 최적화된 폼팩터로, 모듈형 모빌리티 설계 시 공간 효율성을 극대화합니다.
TECHNICAL SPECIFICATIONS | 제품 제원
| 구분 | 항목 | 세부 사양 (Specification) |
| 전원 | 입력 전압 (Input Voltage) | DC 12V ~ 48V |
| 전류 | 정격 / 피크 전류 | 정격 10A / Peak 20A |
| 제어 대상 | 지원 모터 | BLDC / DC Brush Motor |
| 통신 | 인터페이스 | CAN 2.0B, RS-485, UART |
| 피드백 | 엔코더 | Incremental Encoder, Hall Sensor |
| 제어 모드 | Control Modes | 위치 / 속도 / 토크 제어 모드 |
| 보호 기능 | Protection Features | 과전류(OCP), 과전압(OVP), 과열(OTP) |
| 동작 온도 | Operating Temp | -10°C ~ 60°C |
| 크기 | Dimensions | 70 x 50 x 20 (mm) |
APPLICATIONS | 주요 적용 분야
무인 운반차 (AGV / AMR): 물류 및 제조 현장의 차륜 구동 및 스티어링 제어
서비스 및 안내 로봇: 실내외 모빌리티 플랫폼의 하부 구동부
산업용 자동화 장비: 고정밀 속도 및 위치 제어가 필요한 컨베이어 및 액추에이터
연구 및 교육용 플랫폼: ROS2 기반 스마트 로봇 개발 프로젝트
PACKAGE | 제품 구성품
MD200 모터 드라이버 본체 (1 EA)
전원 및 통신 인터페이스 커넥터 하네스 (1 SET)
사용자 퀵 가이드 및 데이터시트 (디지털 다운로드 제공)
DOWNLOAD & RESOURCE | 자료 다운로드
[MD200 매뉴얼 및 데이터시트 다운로드]
[통신 프로토콜 명세서 (CAN / RS-485)]
[3D CAD 모델링 데이터 (.STEP)]
제품 A/S 안내
제품보증기간
제품 보증기간은 구매 후 1년이며, 보증기간 이후 접수 또는 고객의 과실에 의한 A/S는 유상처리될 수 있습니다.
A/S 불가의 경우
당사에서 정한 규정에 의거 CPU 및 IPM 파손의 경우 A/S가 불가합니다.
주의사항
A/S 신청시 별도의 세팅이 필요하실 경우 반드시 A/S신청서↗︎에 내용을 기입하여 제품과 함께 보내주세요.
내용이 없을 경우 DEFAULT로 출고됩니다.
수리기간
수리 기간은 최소 1주 이상 소요될 수 있습니다.
