제품 소개

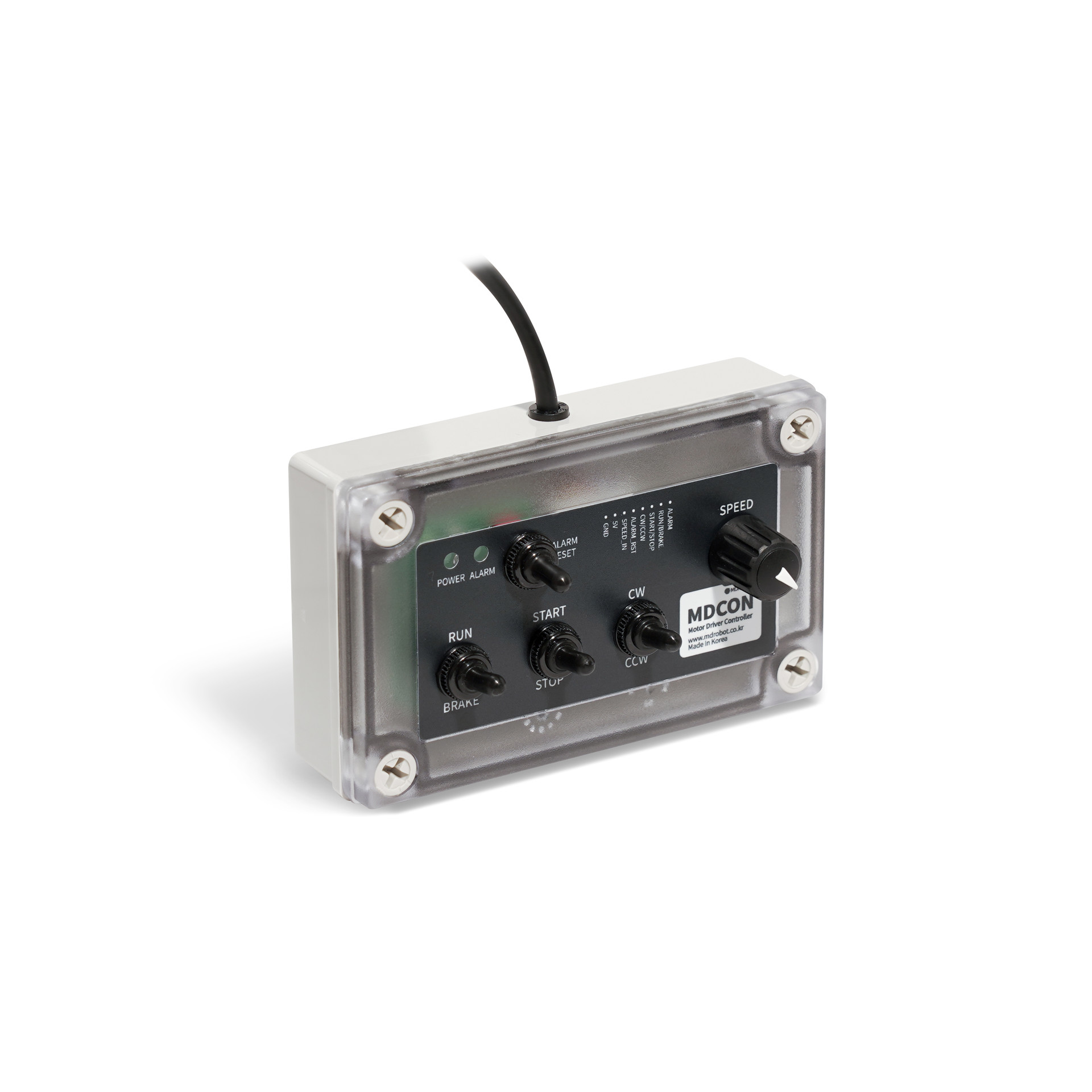

MDCON은 모터드라이버에 연결하여 모터를 직관적으로 편리하게 제어할 수 있는 모터드라이버 조정기입니다. 속도, 회전, 정지, 알람 등 모터를 작동하는데 필수적인 기능과 모터 시스템을 효율적으로 제어할 수 있는 최적의 솔루션을 제공합니다.
• 정밀 속도 제어 : 속도 조절기로 정밀한 제어
• 신속한 시스템 리셋 : 문제 발생 시 알람을 리셋하여 신속한 시스템 정상화
• 모터 회전 방향 조절 : CW, CCW 방향 조절
• 안전성 향상 : 긴급 상황에서 모터를 신속하게 정지
• 생산 효율성 증대 : PCB 사용으로 간편한 설치
• 컴팩트한 사이즈 : 작은 사이즈로 높은 공간 효율성
• 간단하고 빠른 모터 제어 : 직관적인 조작으로 복잡한 설정 없이 간단한 모터 제어

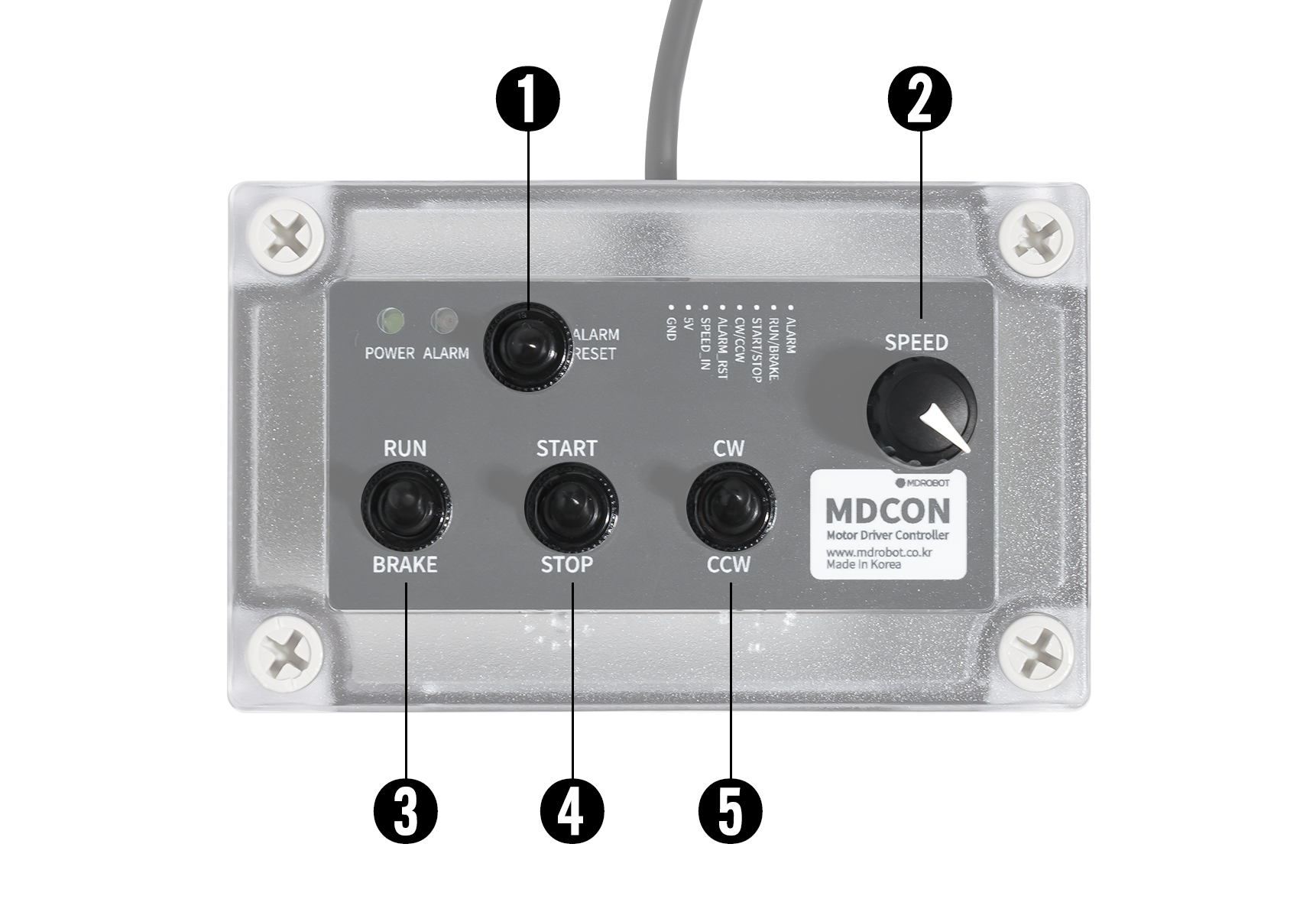

제품 기능
➊ 알람 리셋
➋ 속도 조절기
➌ RUN/BRAKE 스위치 (즉각 멈춤)
➍ START/STOP 스위치 (자연 멈춤)
➎ 회전 방향 선택
➊ ALARM RESET : 모터드라이버에 발생한 알람을 리셋하며, 알람을 해제한 후 작동 가능합니다.
➋ SPEED : 속도지령 볼륨을 사용해 0~5V 가변전압을 모터드라이버에 입력하여 모터 속도를 설정할 수 있습니다.
➌ RUN/BRAKE : 이 기능이 활성화되지 않으면 모터는 다이나믹 브레이크 상태를 유지하여 급작스럽게 정지할 수 있습니다.
➍ START/STOP : 모터의 시작 및 정지를 제어하며, 이 입력이 없으면 모터는 기동하지 않습니다.
➎ CW/CCW : 모터의 회전 방향을 시계방향(CW) 또는 반시계방향(CCW)으로 선택할 수 있습니다.
사이즈
가로(130) x 세로(80) x 높이(35/스위치 포함 높이: 50) mm
매뉴얼 다운로드
| |
| MDCON Motor Driver Controller | |
※ 제품의 디자인 및 사양은 품질향상을 위해 사전 공지 없이 변경될 수 있습니다. 본 매뉴얼은 엠디로봇의 소유로 제품 사용을 위한 용도 외의 복제·개변·판매·배포·양도·대여 등을 금지합니다.
사용전 주의사항
✓ 장치 손상을 방지하기 위하여 전원 공급 시 과전압이나 역전압이 발생하지 않도록 주의합니다.
✓ 케이블 연결 시 커넥터 핀 배열을 정확히 확인하십시오.
✓ 장치의 수명을 연장하고 오작동을 방지하기 위하여 먼지, 물, 또는 기타 유해 물질로부터 보호된 장소에서 사용하십시오.
✓ 정밀한 전자 장치의 특성상 내부 부품의 손상을 방지하기 위하여 장치를 떨어뜨리거나 충격을 가하지 마십시오.
