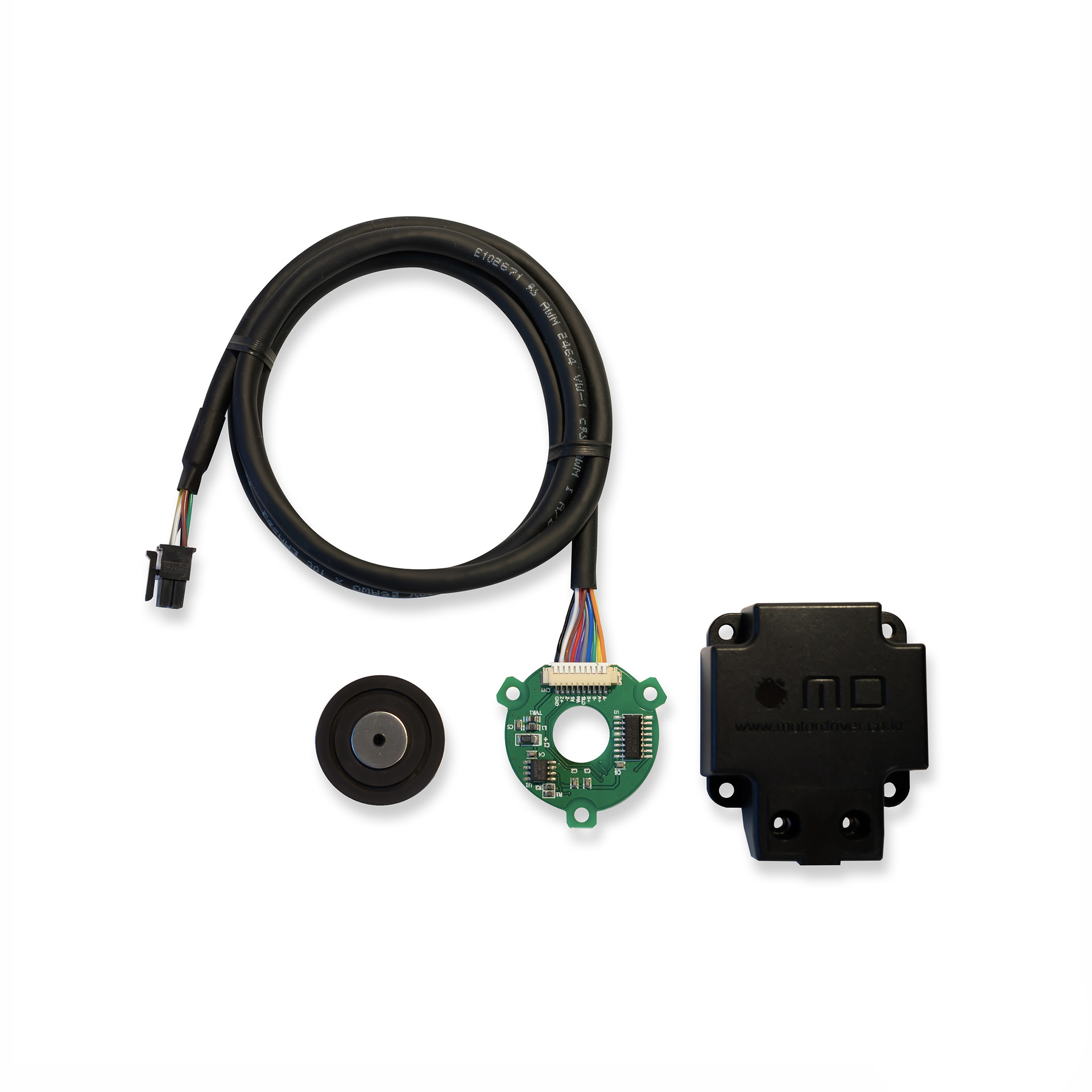

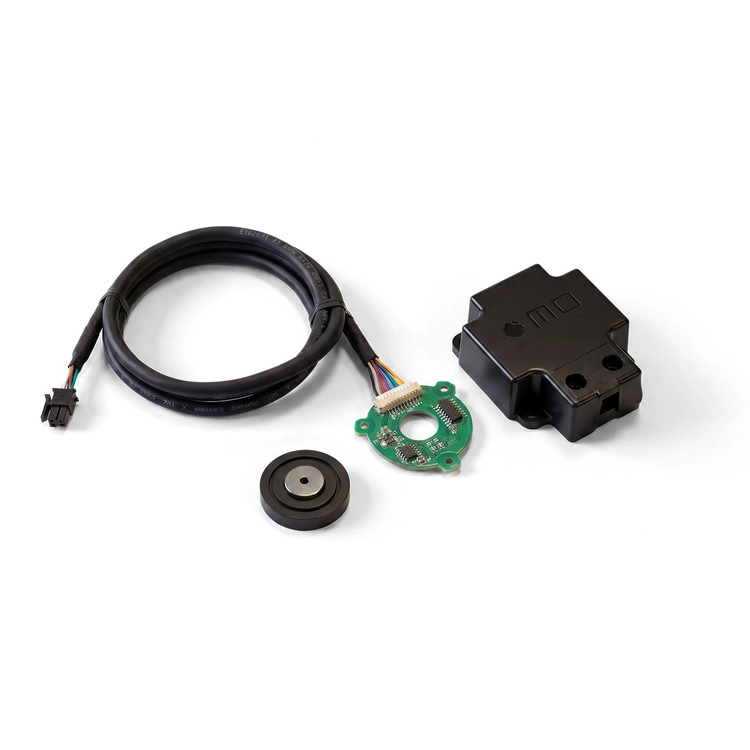

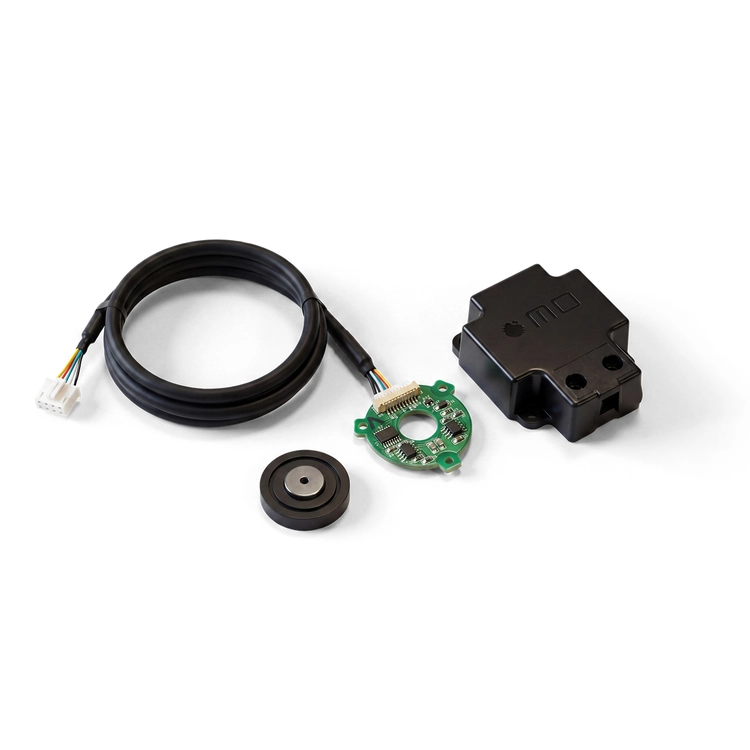

[Incremental] Magnetic Rotary Encoder / Module Type / MEN-ED
| MEN Series | ||
|---|---|---|
| 종류 | I / Incremental (증분형) | |
| 타입 | M / Module Type (샤프트없이 보드만 제공) | |
| 분해능 P/R | 16,384 (Incremental max.) | |
| 출력 | Line Driver (Differential type) | |
제조사 (주)엠디로봇
브랜드 (주)엠디로봇
택배 · 기본 5,000원
100,000원 이상 구매 시 무료배송
대한민국 내 배송 기준 최대 2주 이내
제품 소개
마그네틱 로터리 엔코더 MEN 시리즈는 최대 16,384 / 65,536 (16bits) 분해능의 초고해상도를 제공하여 회전 축의 위치와 속도를 더욱 정밀하게 측정합니다. 밀폐된 구조의 비접촉 마그네틱 방식을 채택하여 광학식 엔코더에 비해 충격과 진동에 안정적이며, 주변 온도와 먼지 등 다양한 외부환경에 영향을 덜 받아 장기적인 사용과 유지보수의 편리함을 제공합니다. 또한 CAN, RS485, BiSS 등 다양한 통신 지원으로 기존 시스템과의 호환성을 높였으며 ø44.6mm 및 견고한 모듈형 디자인으로 다양한 산업 및 기구 설계에 적합합니다.
라인 드라이브 출력 방식으로 노이즈에 강해 안정적인 속도를 검출하는 인크리멘탈(Incremental) 엔코더와 실시간 위치 정보 제공으로 지속적인 절대 위치 확인이 가능한 앱솔루트(Absolute) 엔코더 두 가지 제품을 혁신적인 가격으로 만나보세요.
• 고정밀 측정 : 초고해상도의 정확한 회전 축 위치 및 속도 측정 (분해능 1회전당 500~16,384 PPR / 65,536 (16bits))
• 강한 내구성과 높은 신뢰성 : 마그네틱식으로 광학식 엔코더에 비해 온도, 먼지, 충격 등 외부환경의 영향에 강함
• 다양한 인터페이스 지원 : CAN, RS485, BiSS, MODBUS(rtu) 등 다양한 통신 방식 지원
• 응용 분야 : 자동화 설비, 로봇 공학, AGV/AMR 및 의료 장비 산업 등
• CE 인증 : EU 안전 적합성 평가 인증 완료
인크리멘탈 엔코더 특징
✓ 회전시 펄스 신호를 생성하여 상대적인 위치 측정 가능
✓ 상대 위치 정보로 상대적인 위치 또는 속도 제어가 필요한 어플리케이션에 적합
✓ 라인 드라이브 출력 방식 채택: 노이즈에 강해 안정적인 속도 검출, 고속응답과 내노이즈 특성이 강해 장거리 전송에 적합
✓ 1회전당 16,384번의 분해능. 증분형 엔코더의 높은 정밀도
제품 사양
종류 : Incremental (증분형)
정격전압 : 5VDC ±5%
분해능 : 1회전당 16,384 PPR
출력 타입 : Line driver, Push-pull output (Voltage out)
전류 : 80mA max.
최대 스피드 : 6,000 rpm
응답시간 : 0.5ms
작동온도 : -20°~80°

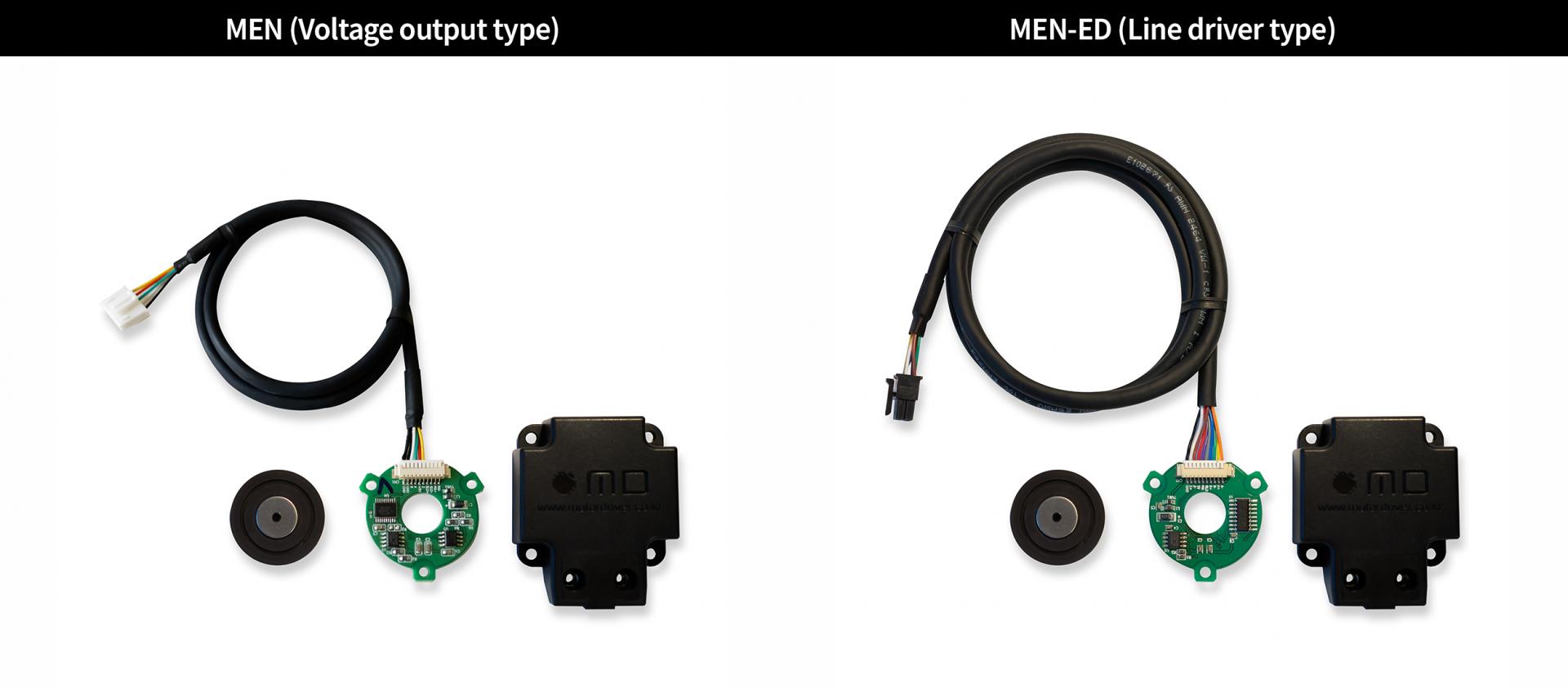

모듈타입 엔코더 MEN-ED
분해능 : 16,384ppr
입력전압 : 5VDC ±5%
센서 종류 : Magnetic
출력: Line Driver (Differential type)
*4체배하여 사용하는 경우 1회전에 16bits (65,536 카운팅)
매뉴얼 다운로드
| |
| MEN Series Magnetic Rotary Encoder PDF(KR) | |
※ 제품의 디자인 및 사양은 품질향상을 위해 사전 공지 없이 변경될 수 있습니다. 본 매뉴얼은 엠디로봇의 소유로 제품 사용을 위한 용도 외의 복제·개변·판매·배포·양도·대여 등을 금지합니다.
사용전 주의사항
엔코더 취급시 주의사항
✓ 제품을 분해하지 마십시오.
✓ 잘못된 배선으로 인한 제품의 파손을 예방하기 위해 전원 연결시 극성에 주의하십시오.
✓ 사용하지 않는 배선은 절연처리하거나 연결하지 마십시오.
✓ 노이즈원으로부터 가능한 이격시키고 배선은 최단거리로 구성하십시오.
✓ 배선을 연장하여 사용할 때는 반드시 Twist pair shield 케이블을 사용하십시오.
Line driver type : Vcc-0V, A-A, B-B, Z-Z – Totem Pole : Vcc-0V, A-0V, B-0V, Z-0V
