제품 소개

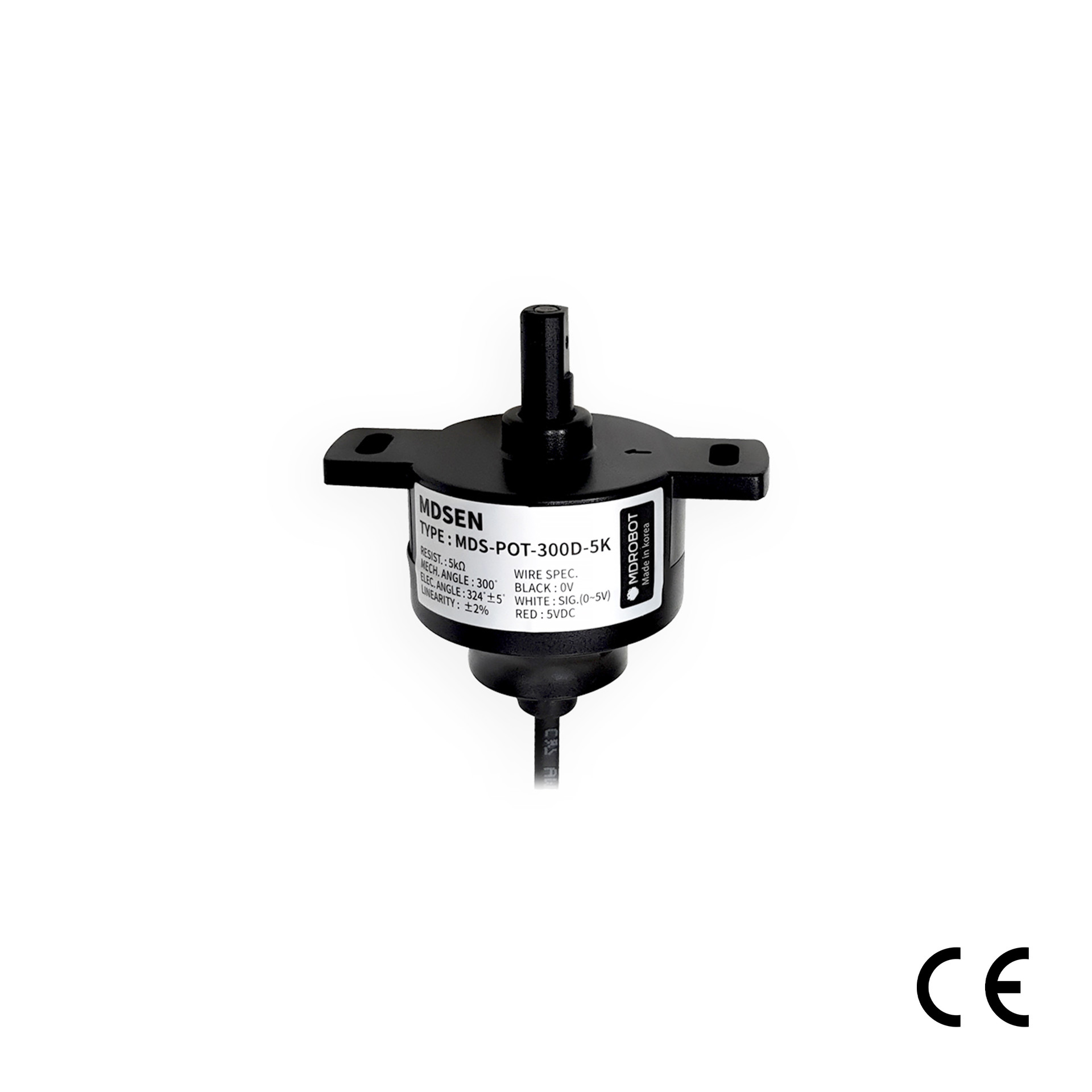

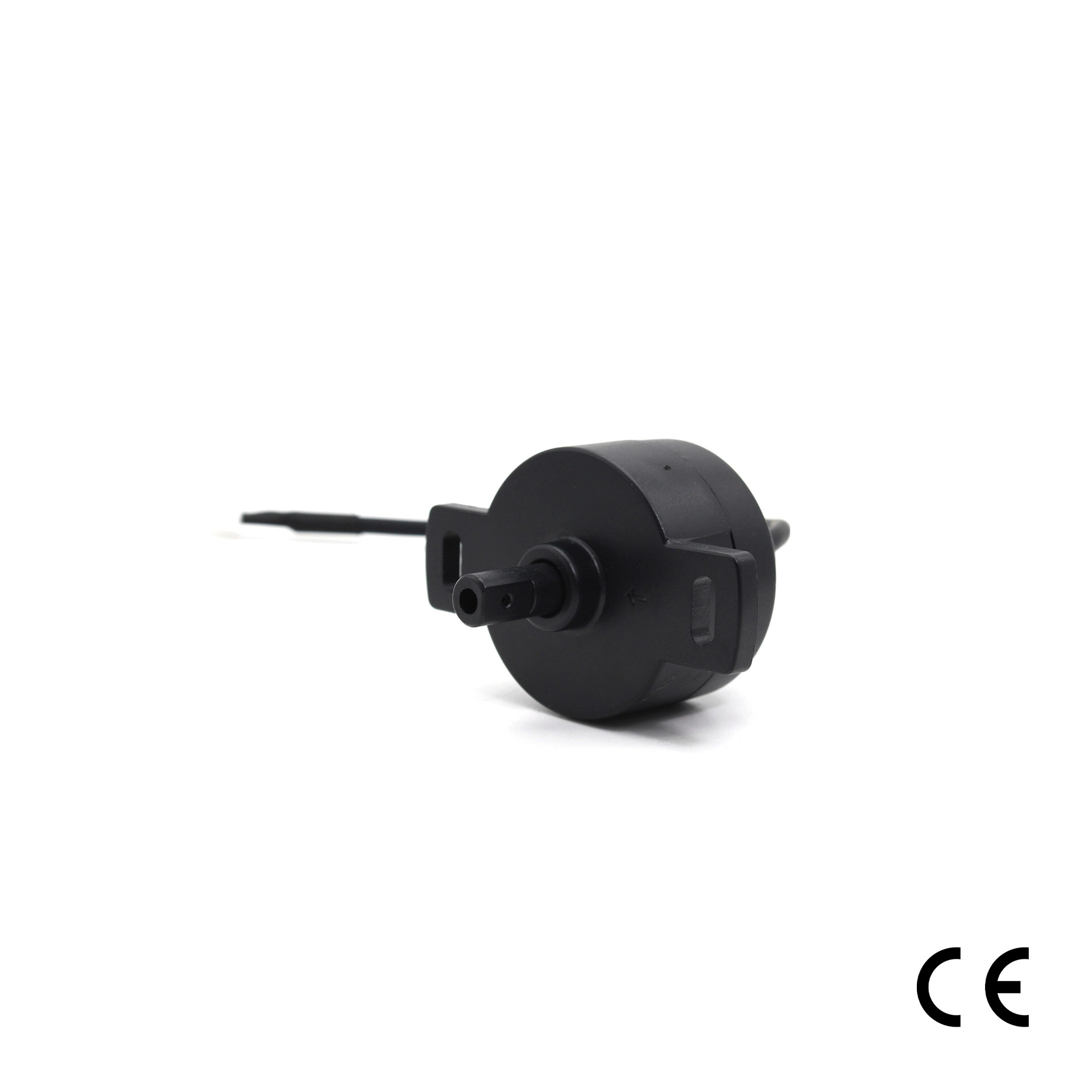

포텐셔미터 (Potentiometer)를 기반으로 한 센서 하우징 MESEN은 샤프트 (Shaft)의 각도에 따라 전압을 정밀하게 출력할 수 있으며, 회전각 센서를 보호하여 센서가 정확한 측정을 수행하고 오래 지속될 수 있습니다.
• 정밀 전압 출력 : 샤프트의 각도에 따라 정밀한 전압을 출력합니다.
• 높은 내구성, 긴 수명 : 내구성이 뛰어나 오랜 시간 안정적으로 동작합니다.
• RoHS 준수 CE 인증 : MDSEN은 유해 물질 사용을 제한하는 규정을 준수합니다.
제품 사양
공칭 저항 값 : 5kΩ
저항 허용 오차 : ±20%
독립 선형성 : ±2%
유효 전기적 각도 : 324˚ ±5˚
기계적 각도 : 300˚
작동 온도 범위 : -30 ~ 80℃
보호 등급 : IP40
출력 매끄러움 : 최대 0.1%
사이즈/무게
W(68) x L(⌀43.5) x H(61.5) mm
0.05kg
사용 방법
1. 배선 연결:
- Gnd (접지): 검정색 선
- Signal (신호 출력, 0~Vcc): 흰색 선
- Vcc (전원 공급, 3.3V~5V): 빨간색 선
2. 설치:
- 센서를 장착할 위치를 정하고 샤프트가 회전할 수 있도록 고정합니다.
- 샤프트의 각도에 따라 슬라이더가 저항체 위를 이동하며 저항 값을 변경하므로 샤프트가 자유롭게 회전할 수 있어야 합니다.
3. 전원 공급:
- Vcc 단자에 적절한 전압 (3.3V~5V)을 공급합니다.
4. 신호 측정:
- Signal 단자에서 출력되는 전압을 측정합니다.
- 출력 전압이 샤프트의 각도에 따라 어떻게 변화하는지 확인합니다.
매뉴얼 다운로드
| |
| MDSEN Potentiometer Sensor Housing | |
※ 제품의 디자인 및 사양은 품질향상을 위해 사전 공지 없이 변경될 수 있습니다. 본 매뉴얼은 엠디로봇의 소유로 제품 사용을 위한 용도 외의 복제·개변·판매·배포·양도·대여 등을 금지합니다.
사용전 주의사항
✓ 온도 관리:
사용 온도 범위 (-30℃ ~ 80℃)를 준수하세요. 온도 범위를 벗어나면 센서의 정확도가 떨어지거나 손상될 수 있습니다.
✓ 각도 제한:
유효 전기적 각도 (324˚ ±5˚)와 기계적 각도 (300˚)를 초과하지 않도록 주의합니다. 초과 시 센서의 정확도가 저하되거나 손상될 수 있습니다.
✓ 전원 공급:
Vcc 단자에 공급되는 전압이 3.3V에서 5V 사이인지 확인합니다. 이 범위를 벗어난 전압을 공급하면 센서가 손상될 수 있습니다.
✓ 배선 확인:
신호를 읽기 전에 모든 배선이 정확하게 연결되어 있는지 확인합니다.
✓ 안전 관리:
전자 장비를 다룰 때는 항상 안전에 유의하고, 전원이 켜져 있을 때 회로를 변경하지 않습니다.
장기간 사용 시 정기적으로 센서의 상태를 점검하고, 필요시 청소 및 유지보수를 진행하십시오.
