BLDC Motor

BL9 시리즈


BL9 시리즈는 □90 프레임의 고효율 BLDC 모터로 산업 자동화 장비,

물류 시스템, AGV / AMR 로봇 등 다양한 산업 분야에 적합한 구동 솔루션입니다.

엔코더, 브레이크, 감속기 옵션을 통해 다양한 시스템 요구에 대응할 수 있습니다.


Size
□90mm
Power Range
200W ~ 500W
Voltage
24VDC / 220VAC

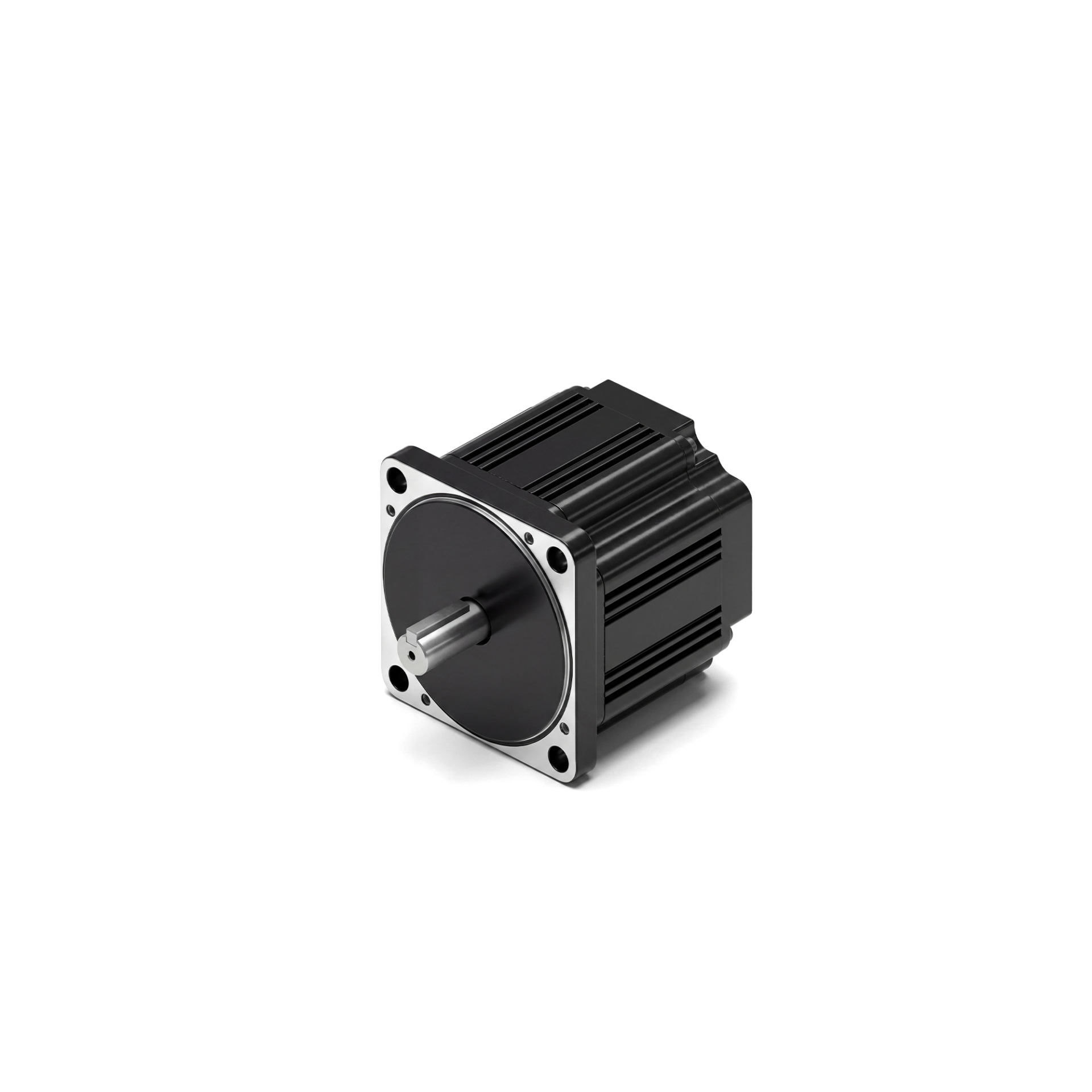

BL9N 시리즈
24VDC | 200W | 3,000rpm


Length72.5 mm
Weight1.9 kg
Applicable Driver |  MD200  MD400

Buy     Manual    Drawing

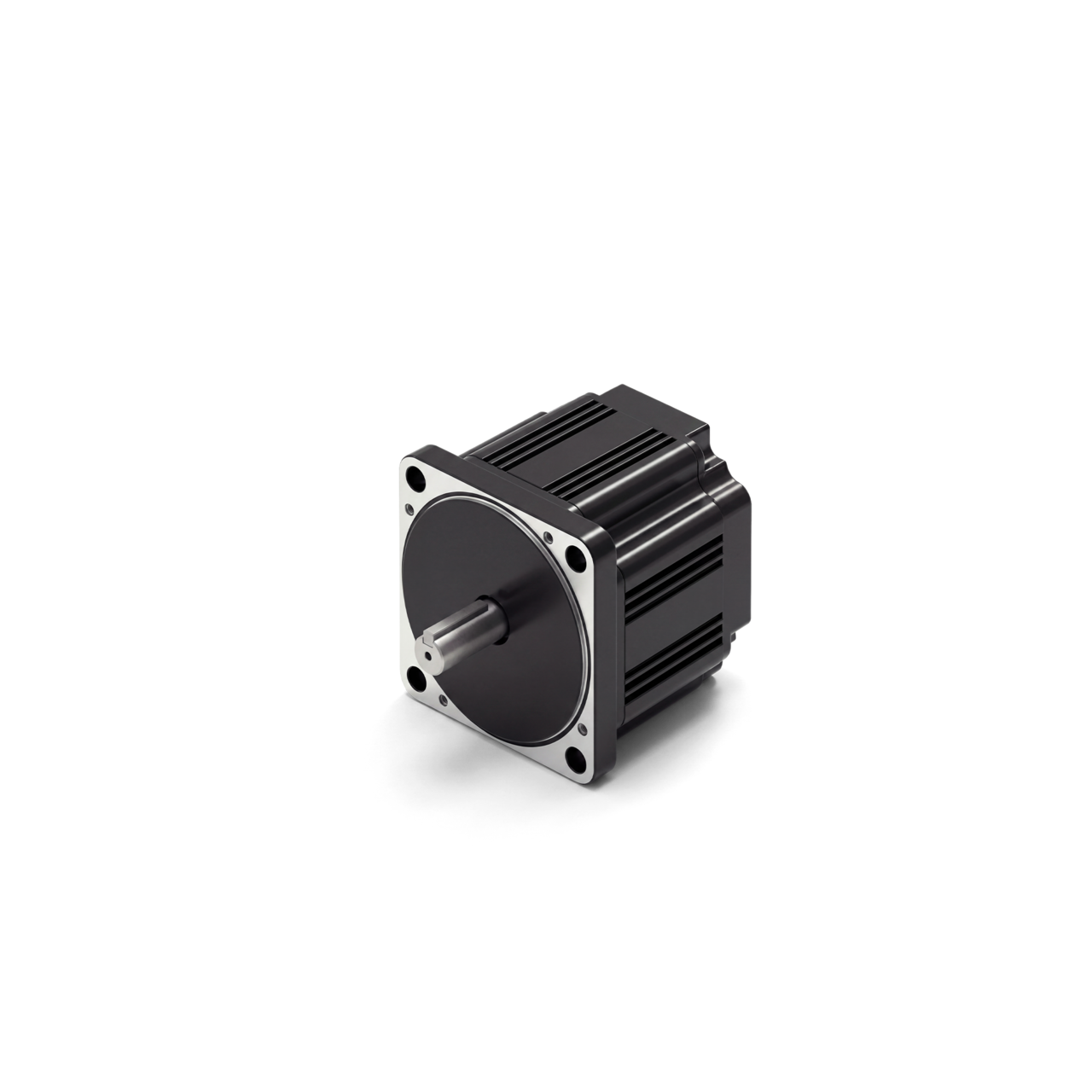

BL9M 시리즈
24VDC | 350W | 3,000rpm



Length87.5 mm
Weight2.5 kg
Applicable Driver |  MD200  MD400


Buy     Manual    Drawing

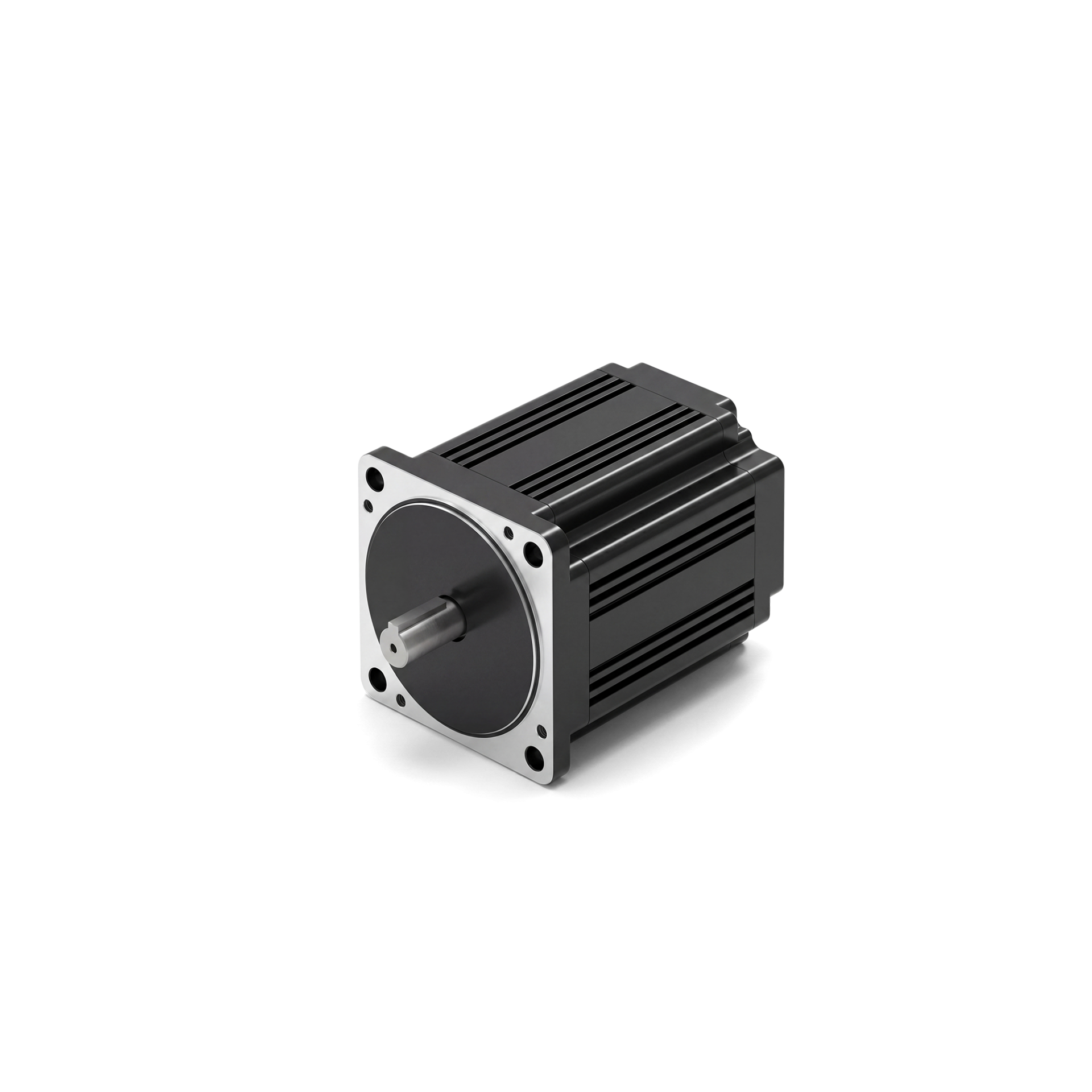

BL9L 시리즈
24VDC | 400W | 3,000rpm



Length112.5 mm
Weight3.5 kg
Applicable Driver |  MD200  MD400


Buy     Manual    Drawing


BL9L4 시리즈
48VDC | 500W | 3,000rpm



Length112.5 mm
Weight3.5 kg
Applicable Driver |  MD200  MD400


Buy     Manual    Drawing


BL9 시리즈  모터 타입

엔코더 / 감속기어 / 브레이크를 결합한 모터를 용도에 맞게 선택하세요.

DC Power

Motor Type200W350W400W500W
Key Shaft
BL9N2K30A0200
BL9M2K30A0350BL9L2K30A0400BL9L4K30A0500
Encoder BL9N2K30E0200BL9M2K30E0350BL9L2K30E0400BL9L4K30E0500
BL9N2K30E0200-EDBL9M2K30E0350-EDBL9L2K30E0400-EDBL9L4K30E0500-ED
Electric Brake
BL9N2K30B0200
BL9M2K30B0350BL9L2K30B0400BL9L4K30B0500
Geared BL9N2G30A0200BL9M2G30A0350

Geared + EncoderBL9N2G30E0200BL9M2G30E0350

BL9N2G30E0200-EDBL9M2G30E0350-ED

Geared + Electric Brake
BL9N2G30B0200
BL9M2G30B0350

Electric Brake + Encoder
BL9N2G30C0200
BL9M2K30C0350BL9L2K30C0400BL9L4K30C0500
BL9N2G30C0200-ED
BL9M2K30C0350-EDBL9L2K30C0400-EDBL9L4K30C0500-ED


BL9N 시리즈
220VAC | 200W | 3,000rpm


Length72.5 mm
Weight1.9 kg
Applicable Driver |  MD200  MD400

Buy     Manual    Drawing
BL9M 시리즈
220VAC | 350W | 3,000rpm



Length87.5 mm
Weight2.5 kg
Applicable Driver |  MD200  MD400


Buy     Manual    Drawing


BL9L 시리즈
220VAC | 500W | 3,000rpm



Length112.5 mm
Weight3.5 kg
Applicable Driver |  MD200  MD400


Buy     Manual    Drawing


BL9 시리즈  모터 타입

엔코더 / 감속기어 / 브레이크를 결합한 모터를 용도에 맞게 선택하세요.


AC Power

Motor Type200W350W500W
Key type
BL9NCK30A0200
BL9MCK30A0350
BL9LCK30A0500
Encoder type
BL9NCK30E0200
BL9MCK30E0350
BL9LCK30E0500
Electric Brake typeBL9NCK30B0200
BL9MCK30B0350
BL9LCK30B0500
Geared type
BL9NCG30A0200
BL9MCG30A0350
Geared & Encoder type
BL9NCG30E0200


BL9NCG30E0200
Geared & E-Brake type
BL9NCG30B0200



BL9 시리즈 주요 특징



고효율 구동

브러시가 없는 구조로 마찰과 전력 손실을 최소화하 높은 에너지 효율과 안정적인 구동 성능을 제공합니다.


정밀 속도 제어

엔코더 옵션을 통해 정밀한 속도 및 위치 제어가 가능하여 자동화 장비 및 로봇 시스템에 적합합니다.


다양한 출력

200W부터 500W까지 다양한 출력 모델을 제공하여 장비 요구에 맞는 최적의 구성이 가능합니다.


산업 환경 대응

IP54 보호 등급으로 산업 환경에서도 안정적인 운용이 가능합니다.


BL9 시리즈 옵션 구성
엔코더, 감속기어, 브레이크 옵션을 통해 다양한 용도에 맞는 모터 선택이 가능합니다.


Encoder
  • Magnetic Encoder
  • Resolution : 16,384 PPR
  • Output : A / B / Z Phase
  • Supply Voltage : 5VDC


Electric Brake
  • 브레이크 토크 : 2Nm ~ 8Nm
  • 전압 : 24VDC / 48VDC




Gearhead
  • 감속비 : 1:5 ~ 1:200
  • 다양한 기어 타입 지원



BL9 시리즈 적용 분야

MDROBOT의 BLDC 모터는 높은 효율과 안정적인 구동 성능을 바탕으로

다양한 산업 장비와 자동화 시스템에 적되고 있습니다.


  • 산업 자동화 장비
  • AGV / AMR / 로봇 시스템
  • 물류 자동화 시스템
  • 스마트 팩토리 설비


산업 자동화 장비

 다양한 산업 자동화 시스템에 안정적인 구동 성능 제공.



AGV / AMR / 로봇 시스템

AGV, AMR, 서비스 로봇, 모바일 로봇 등 다양한 로봇 구동 시스템 적용



물류 자동화 시스템

물류 이송 및 자동화 시스템에서 정밀한 속도 제어와 안정적인 구동 성능 제공


스마트 팩토리 설비

스마트 제조 환경에서 자동화 설비와 생산 시스템의 효율적인 동력 전달과 정밀 제어 지원
