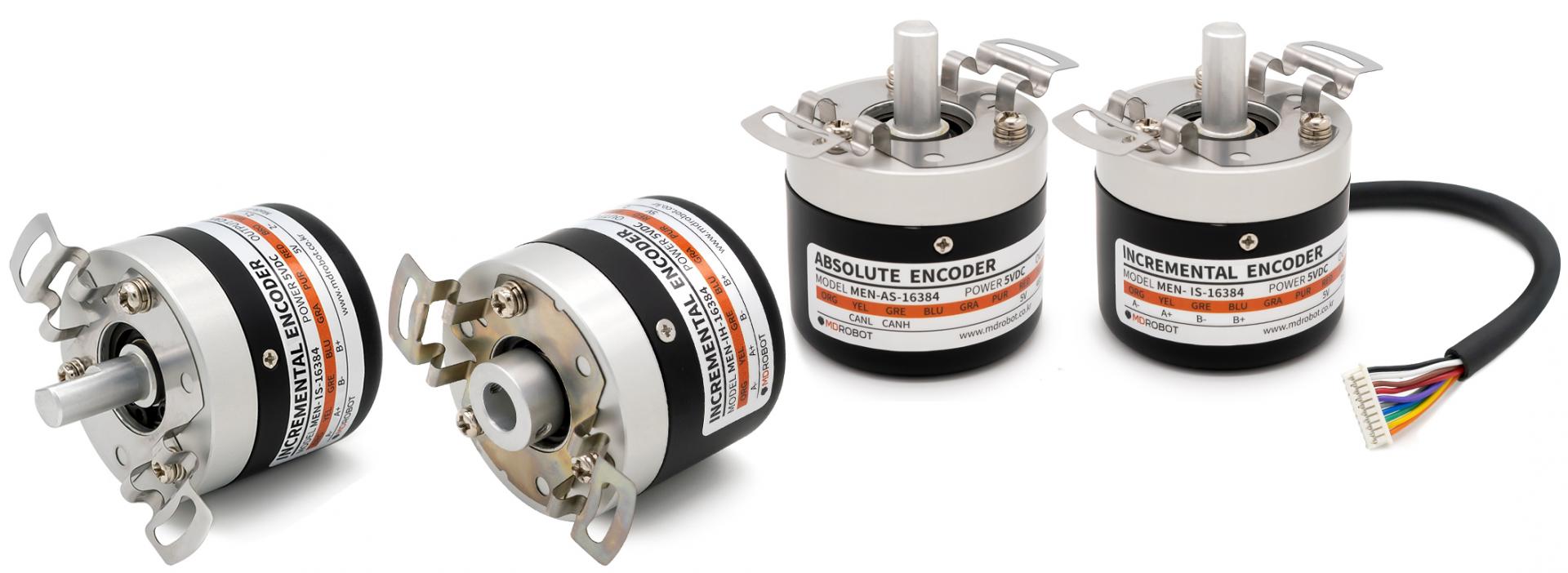

65536. 고정도

마그네틱 로터리 엔코더

MEN Series

앱솔루트/인크리멘탈



Encoder 특장점




우수한 내환경성과 높은 신뢰성


마모, 손상이 적은 마그네틱 방식을 채택하여 긴 수명 보장

밀폐된 구조로 먼지, 오염, 습기에 강하며 -20℃에서 80℃까지 내구성 유지




최상의 해상도 제공


앱솔루트 엔코더: 65,536 PPR (16bits)

인크리멘탈 엔코더: 16,384 PPR

(라인 드라이버 출력 타입 채택)





혁신적인 가격 실현


효율적인 제조 공정과 자체 기술 개발

마모 없는 마그네틱식 엔코더로 유지보수 비용 절감





편리한 통신 기능


CAN, RS485, BiSS, MODBUS 등 다양한 통신 인터페이스 지원으로 뛰어난 호환성 제공

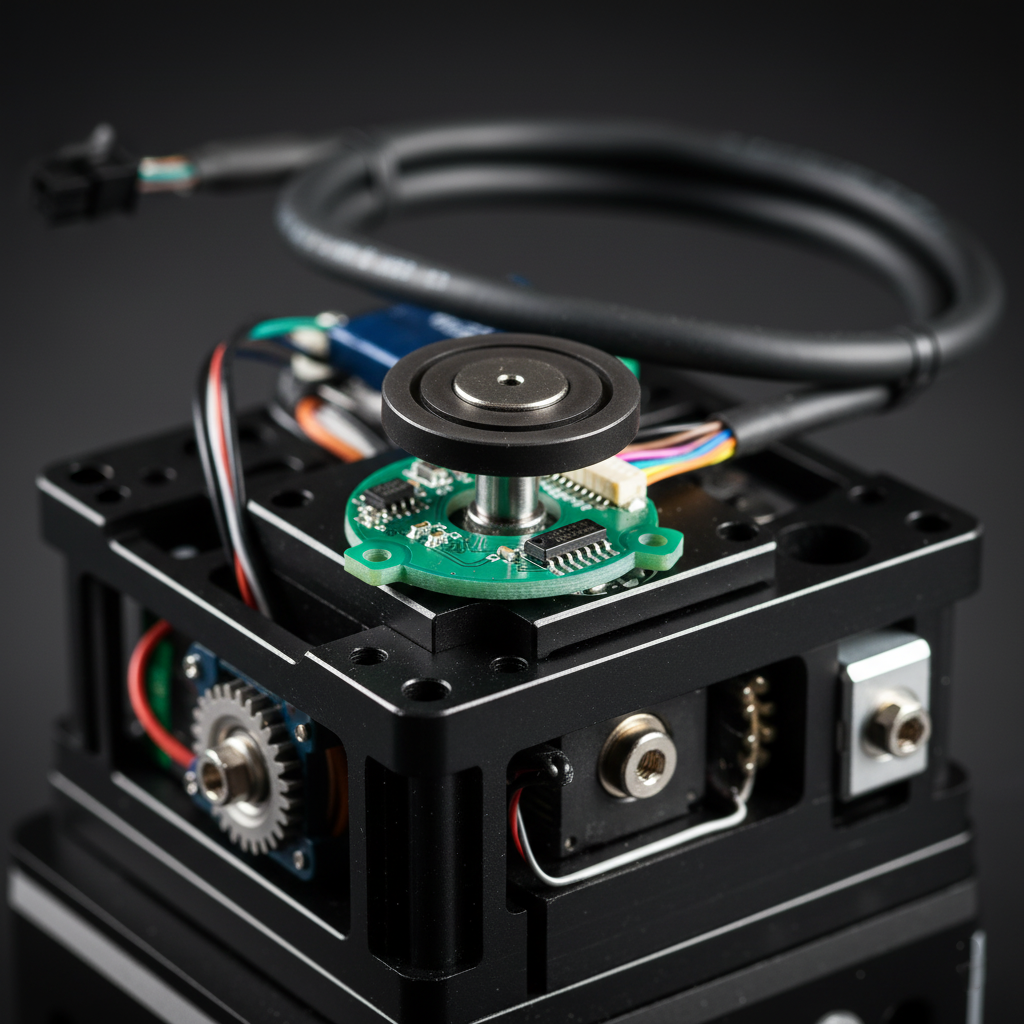

모듈형 엔코더


공간 제약이 있는 기구설계에 최적화된 모듈 타입형 엔코더 시리즈





CE 인증 획득


유럽 연합(EU)의 건강, 안전, 환경 보호 기준을 준수하는 CE 인증




절대형
Absolute Encoder


실시간 위치정보 제공으로 지속적인 절대위치 확인이 가능하고 전원 차단시 현재위치 유지로 전원 오동작을 예방합니다.

절대위치 정보로 정밀제어가 필요한 어플리케이션에 더욱 적합합니다.

모듈타입형- 사용자의 기구에 맞추어 다양한 설계에 응용이 가능하고 중공축 회전기구에 장착하여 절대위치를 측정합니다.



Magnetic Absolute Rotary Encoder-MEN AH 65536

Absolute

MEN-AH-65536


엔코더 직경. ø44.6mm


Buy


매뉴얼 다운로드 >         도면 다운로드 >


작동전압5VDC ±5%
분해능65,536
출력타입RS485, CAN
소모전류100mA max.
최대속도6,000rpm
응답시간0.5ms
IP분류IP54

Magnetic Absolute Rotary Encoder-MEN AS 65536Absolute

MEN-AS-65536


엔코더 직경. ø44.6mm


Buy



매뉴얼 다운로드 >         도면 다운로드 >


작동전압5VDC ±5%
분해능65,536
출력타입RS485, CAN
소모전류100mA max.
최대속도6,000rpm
응답시간0.5ms
IP분류IP54

Magnetic Absolute Rotary Encoder-MEN AM 65536

Absolute

모듈타입형 MEN-AM


엔코더 내경/ 외경 .  Ø74/ Ø41mm


Buy

매뉴얼 다운로드 >


분해능65,536
입력전압5VDC±5%
최대속도6,000rpm
소모전류Max. 130mA
응답시간0.5ms
자석 수64/63
출력타입RS485, CAN, BiSS
통신방식RS485, CAN, BiSS, MODBUS
IP 분류IP54

증분형

Incremental Encoder



라인 드라이브 출력방식으로 노이즈에 강해 더욱 안정적으로 속도를 검출합니다.

모듈 타입형- 사용자의 기구에 맞추어 다양한 설계에 응용이 가능하고 중공축 회전기구에 장착하여 절대위치를 측정합니다.

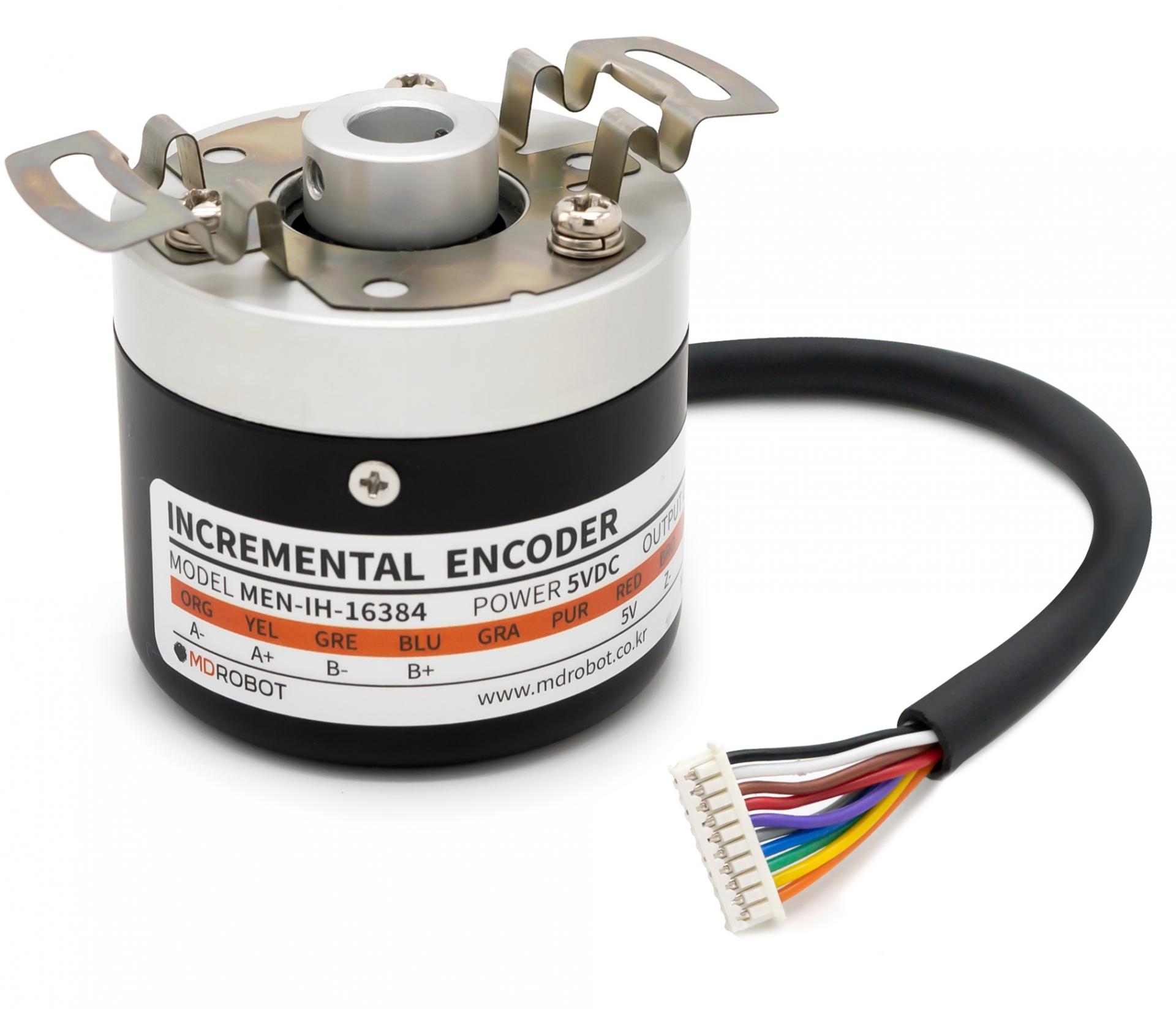

Magnetic Incremental Rotary Encoder-MEN IH 16384

Incremental

MEN-IH-16384


엔코더 직경.  ø44.6mm


Buy

매뉴얼 다운로드 >         도면 다운로드 >


작동전압5VDC ±5%
분해능16,384
출력타입Line driver
소모전류80mA max.
최대속도6,000rpm
응답시간>100kHz
IP  분류IP54

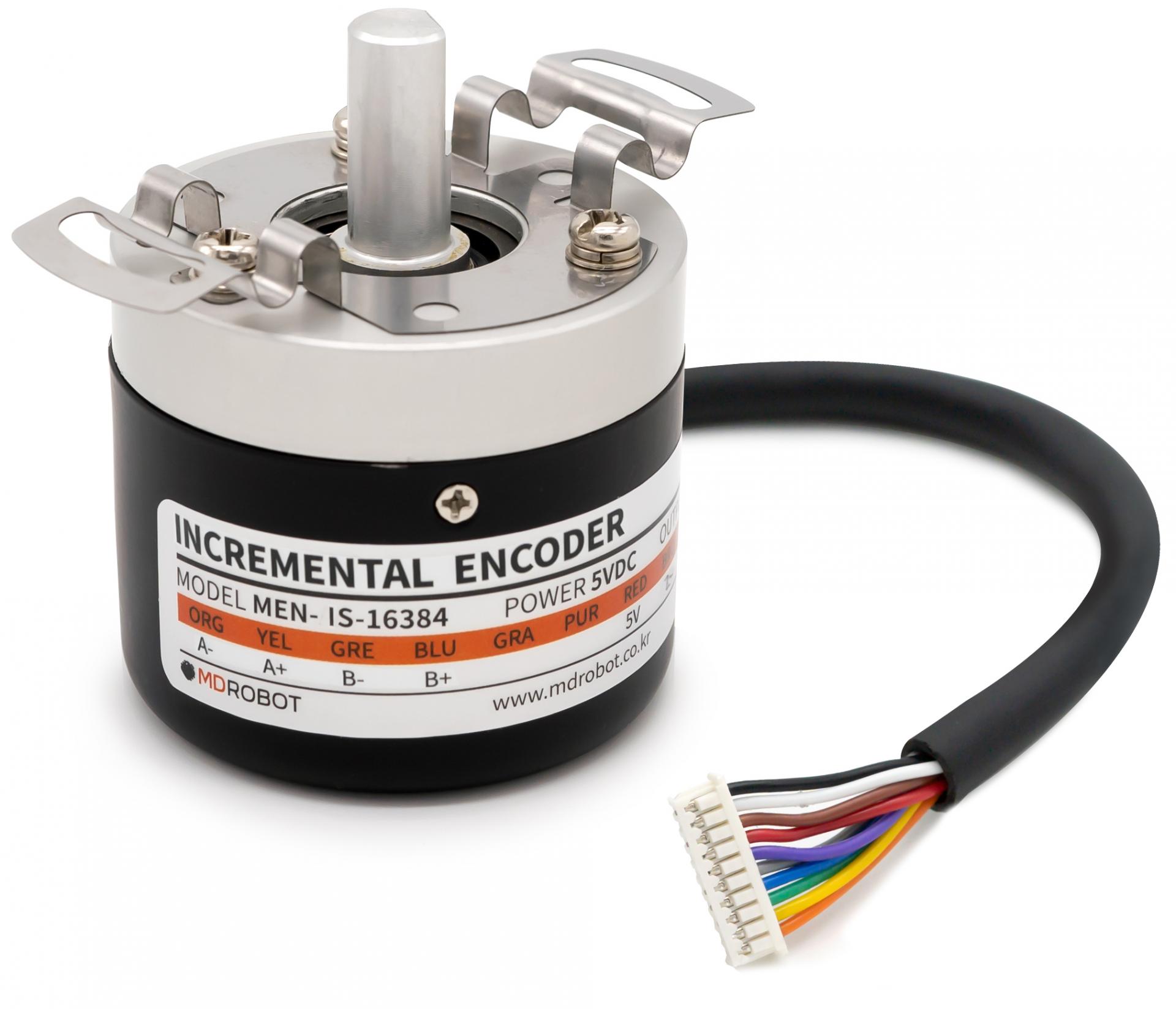

Magnetic Incremental Rotary Encoder-MEN IS 16384

Incremental

MEN-IS-16384


엔코더 직경.  ø44.6mm


Buy

매뉴얼 다운로드 >         도면 다운로드 >


작동전압5VDC ±5%
분해능16,384
출력타입Line driver
소모전류80mA max.
최대속도6,000rpm
응답시간>100kHz
IP  분류IP54

Magnetic Incremental Rotary Encoder-MEN

Incremental

모듈형 MEN


엔코더 사이즈. 49 x 59mm

-

Buy

매뉴얼 다운로드 >


분해능16,384
입력전압5VDC±5%
최대속도6,000rpm
소모전류Max. 80mA
응답시간>100kHz
출력타입

Push-pull output, Line driver

IP 분류IP54

Magnetic Incremental Rotary Encoder-MEN ED

Incremental

모듈형 MEN-ED


엔코더 사이즈. 49 x 59mm

-

Buy

매뉴얼 다운로드 >


분해능16,384
입력전압5VDC±5%
최대속도6,000rpm
소모전류Max. 80mA
응답시간>100kHz
출력타입

Push-pull output, Line driver

IP 분류IP54

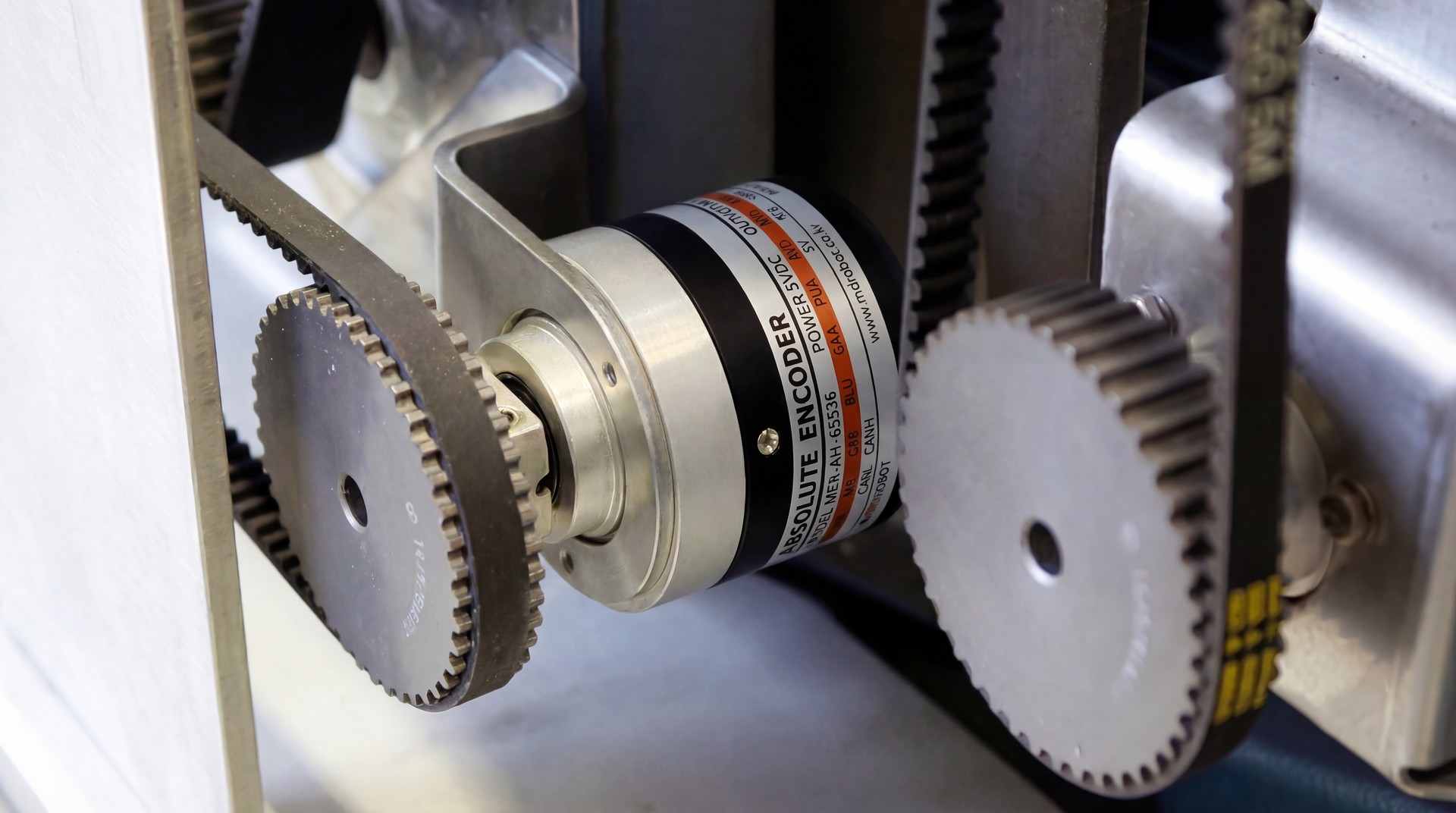

엔코더 응용 분야

자동화, 로봇 공학, AGV/AMR, 의료장비 등

다양한 산업현장에 사용됩니다.

.  Automatic facility / 자동화 설비
.  Robotics / 로봇 공학
.  AGV / AMR

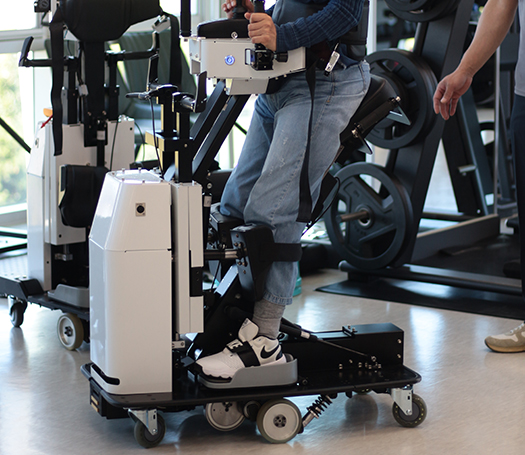

.  Medical equipment / 의료 장비
엔코더 응용 분야

자동화, 로봇 공학, AGV/AMR, 의료 장비 등

다양한 산업 현장에 사용됩니다.


  • . Automatic facilities/자동화 설비
  • . Robotics/로봇 공학
  • . AGV AMR
  • . Medical equipment/의료장비
