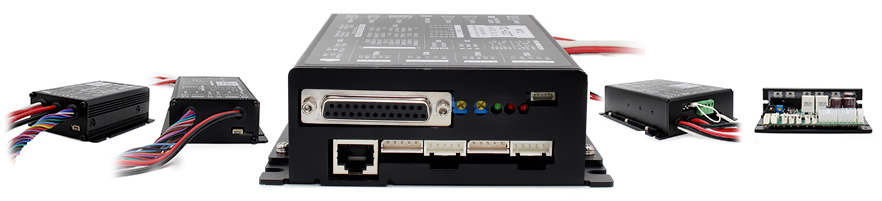

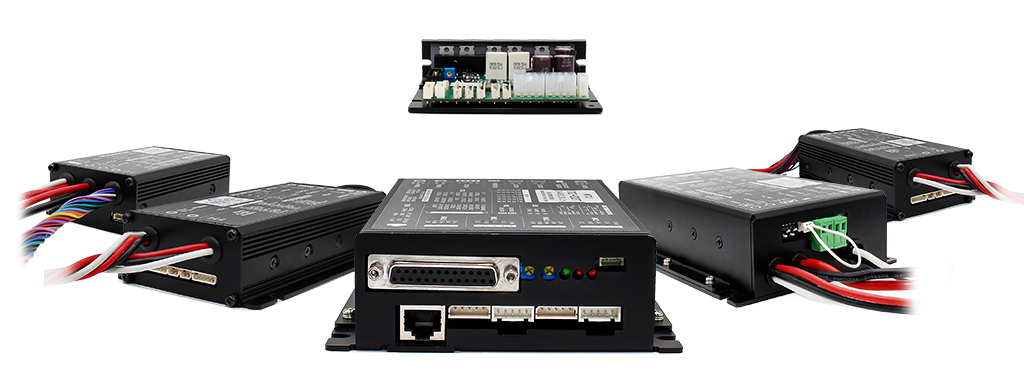

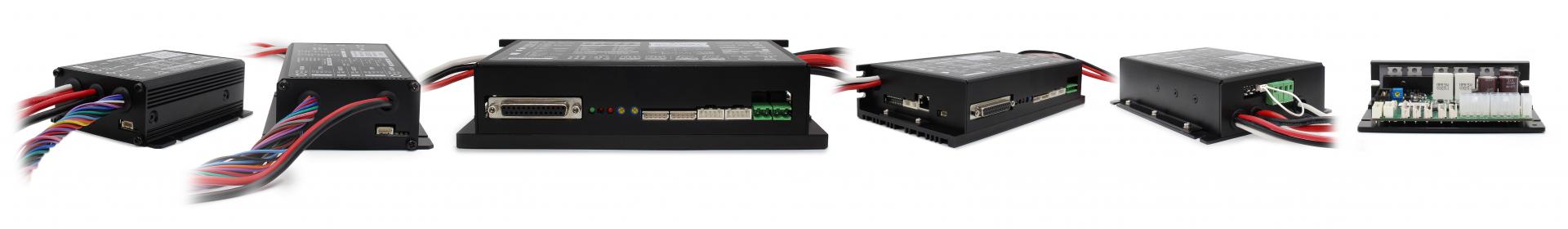

Dual Channel Motor Driver
두 대의 모터를 동시제어.


4-Q(Quadrant) PWM 서보 모터드라이버


Motor Driver Features.

다양한 제어방식

속도제어, 위치제어, 토크제어, 오픈루프 구동이 가능합니다.


정밀한 속도관리

기준 속도 대비 1% 이하의 정밀한 속도 구현이 가능합니다.


다양한 입력방식

내부, 외부 가변볼륨 통신 등  다양한 입력


안전 및 보호기능

홀센서, 저/과전압 경고, 과온도, 모터 단락 감지해 안전하게 관리합니다.


고성능 서보기능

엠디로봇의 엔코더 장착시 BLDC 서보모터로 구동합니다.


편리한 통신기능

RS485 통신, TTL232 통신을 지원합니다.

Download motor driver manual


MDAS
모터드라이버 사용자 편의 프로그램
통신 셋팅, RX 창 데이터 실시간 표시, TX 창 데이터, 실시간 표시모션 제어, 통신 단축명령, 명령선택,통신 데이터 창, 그래프, 데이터 조정 등



MDAS 프로그램 Download

MDAS 매뉴얼 Download

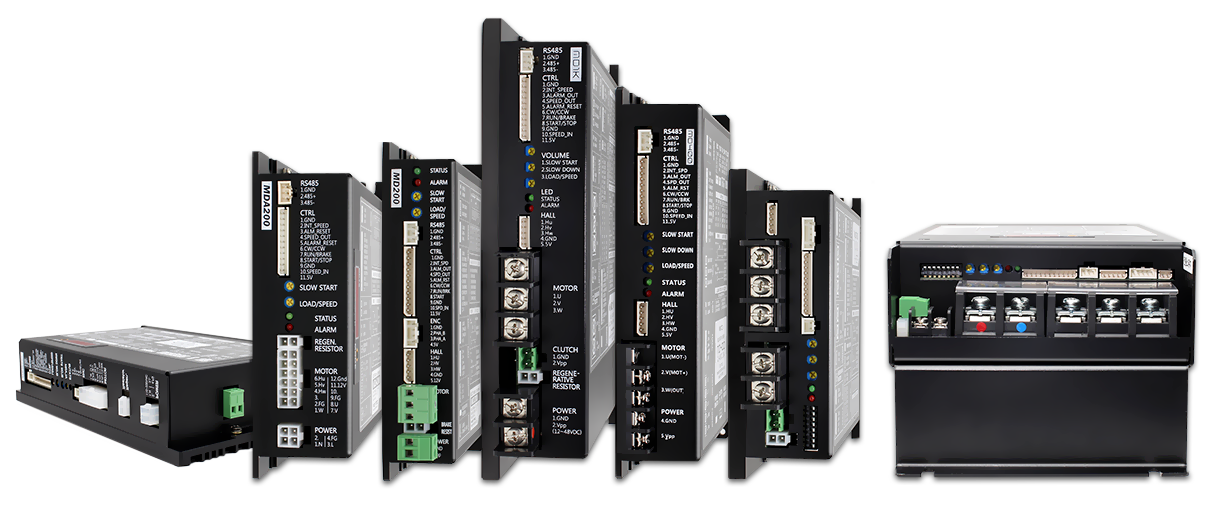

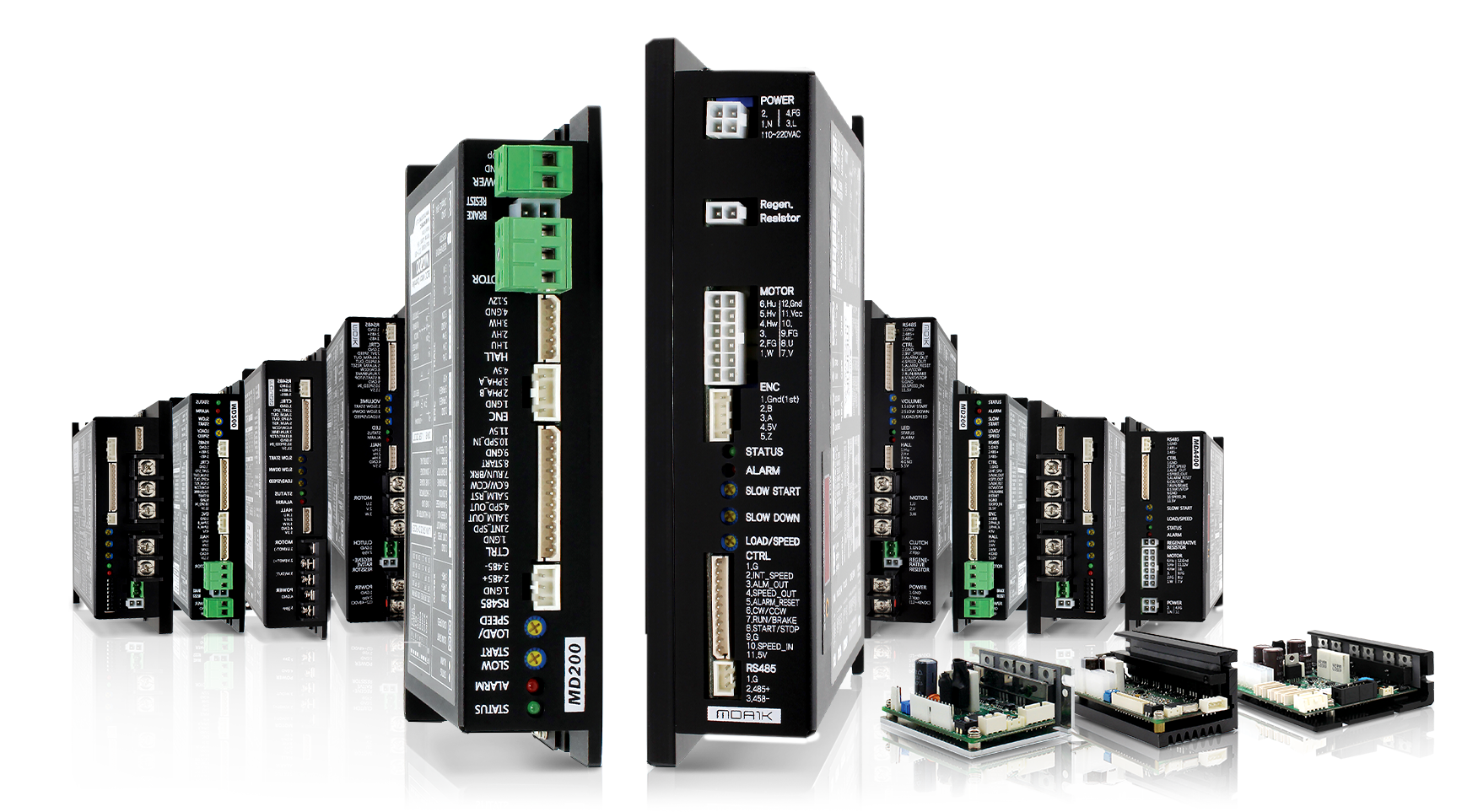

Motor Driver Tech Spec.


모터드라이버가 엔코더 입력을 보유하고 있어 당사에서 개발한 고성능 BLDC 서보모터 장착시 제어성능을 더욱 높이고 안정적인 구동이 가능합니다.

산업현장에서 발생되는 노출위험 대비로 과부하, 과온도, 과전압, 저전압 외부 단락감지 등 다양한 안전 보호장치를 내장하고 있어 시스템 손상과 사고를 방지합니다.

모터와 적용 시스템의 상태에 따라 모터드라이버 구동파형의 다양한 선택이 가능합니다.

•  구형파 : 모터의 파워와 효율이 요구되는 일반적인 상황.
•  정형파 : 고도의 민첩한 제어성이 요구되는 상황.
•  복합파노이즈에 취약한 환경에서 정밀제어를 요구하는 상황.
모터드라이버 시리즈 상세 페이지에서 각각의 사용설명서를 다운받으실 수 있습니다.
OP->Option


제어기
전압 (volt)
전류 (A)
RS485
TTL232CANENCPULSE_INCLUTCHRJ45 POW_SW
MD50DC12~243O







MD50CDC12~243.5O

O



PNT50DC12~483x2chO

O




MD100DC12~247O







MD200DC12~4810O

O
O

O
MD200TDC12~4810x2chO

OO
OO

O
MD400DC12~4820O
OOO
O
O

O
MD400TDC12~4820x2chO
O
O
O
O
O
O
O
MD500SDC12~4820O


O
O
O

O
MD750DC24~7230O
O
O
O
O
O

O
MD750TDC24~7230x2chO
O
O
O
O
O
O
O
MD1KDC12~4850O
O
O
O
O
O
O
O
MD2KDC24~48100O
O
OO
O
O
O
O
MDA200AC110~2201.5O (op)O
O(op)
O


O

MDA400AC110~2202.5O (op)O
O(op)
O



MDA1KAC110~2205O
O
O
O
OO


MDA2KAC110~220
삼상가능
10O
O
O
O

O
O


START / STOP, RUN / BRAKE


START/STOP

RUN/BRAKE

운전상태

ON(L)

ON(L)

정상운전

ON(L)

OFF(H)

즉각적인 정지

OFF(H)

ON(L)

모터 및 부하의 관성에 의한 자연적인 정지


보호, 알람 기능


명명

Color

점멸회수

내 용

ALARM

RED

0, ENC fail

엔코더 장착하고 셋팅한 경우, 비정상적인 엔코더 신호에 ON

1, Over load

시스템 과부하인 경우 1초 주기 점멸

2, Short circuit

모터 상 단락 또는 정격전류의 30%를 넘는 급격한 전류의 감지

3, Over voltage

사양전압범위의 상한선을 초과하는 경우

4, Low voltage

사양전압범위의 하한선 아래의 값이 감지되는 경우

5, Control fail

기준속도의 15%이상의 오차발생이 5초 이상 유지되는 경우

6, Over temperature

65 ℃ 이상에서 발생

STATUS

GREEN

1, Normal status

정상동작상태에서 1초 주기로 점멸


DIP_SW


모터 극 수 (DIP1, DIP2)

최대 회전 수(DIP3, DIP4)

NO

DIP1

DIP 2

Pole

Pulse/rev

Min. rpm

NO

DIP 3

DIP 4

rpm

0

OFF

OFF

4

6

50

0

OFF

OFF

1800

1

ON

OFF

8

12

50

1

ON

OFF

2000

2

OFF

ON

10

30

50

2

OFF

ON

3000

3

ON

ON

12

18

50

3

ON

ON

5000


설정 스위치 | 4Pin Dip Switch, DIP_SW


핀 번호

명명

내 용

비 고

1

INV

엔코더 극성반전


2

1Q

1Q 혹은 4Q제어 선택 (필수: 서보제어)

ON: 1Q , OFF(default): 4Q

Default: 4Q

3

OPEN

모터 Open-loop 제어. 속도피드백을 사용하지 않고 사용자가 설정한 가변저항 값에 비례 출력.

Open-loop,

Closed-loop

4

CHG

ON- CTRL커넥터의 방향 설정용DIR는 CW방향 START/STOP는 CCW방향으로 구동


모터의상태

CW(DIR)

CCW(START/STOP)

Stop

OFF

OFF

CW회전

ON

OFF

CCW 회전

OFF

ON

Bae

ON

ON

Lift등의

상하 혹은 좌,우 기구의 리미트 스위치와 연동 안전상 사용할 때 적용



LED


명명

Color

점멸회수

내용

ALARM

RED

0, ENC fail

엔코더 셋팅 한 경우, 비정상적인 엔코더 신호가 뜰 때 ON

1, Over load

시스템 과부하인 경우 1초 주기 점멸

2, Short circuit

모터 상 단락 또는 정격전류의 30%를 넘는 급격한 전류 감지

3, Over voltage

사양 전압범위의 상한선을 초과하는 경우

4, Low voltage

사양 전압범위의 하한선 아래 값인 경우

5, Control fail

기준속도 15%이상, 오차발생 5초 이상 유지되는 경우

6, Over temperature

65 ℃ 이상에서 발생

STATUS

GREEN

1,Normal status

정상동작 상태에서 1초 주기로 점멸


입력 종류



모드


입력타입

입력 커넥터

범위

Default setting

범위 및 입력포트

입력

속도

중간 값

0

아날로그 or PWM/

CTRL

0~5V

Duty cycle

0~max.

2.5V or

50% duty

PWM신호는 5khz이상의 반송 주파수 가질 것.

SPEED_IN

1

조이스틱/

CTRL

0~5V

-max.~

+max.

2.5V

deadzone:2~3V

(±10%)

SPEED_IN

2

펄스/

PULSE_IN

2~500

kpps

0~max.


PULSE_IN

3

RC(무선조정기)

입력 (>50Hz)/

PULSE_IN

1.05~

1.95ms

min-center-max

1.5ms

deadzone:

1.4~1.6ms

Auto detection

PULSE_IN

4

-





5

STEP/CTRL

7steps

0~7 steps input

-

STEP_INPUT(A,B,C)

6

RF3KEY/CTRL

CW, CCW,

STOP

Analog input

0~max.

2.5V or

50% duty

START/STOP:CCW

DIR :CW

RUN/BRAKE:STOP

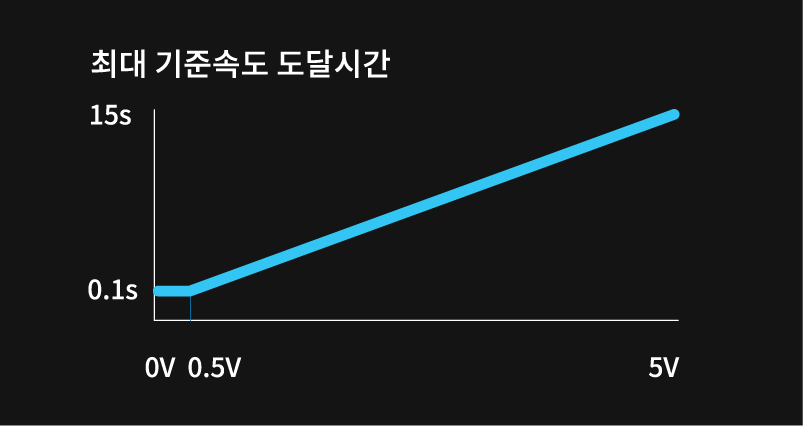

모터의 가속 및 감속도의 기울기 SS/SD


SS /SD 가변저항 최고 값으로 셋팅되었을 때 모터 최고속도에서 최저속도까지의 도달시간이 약 15초입니다.

1눈금 이하 최저 값으로 셋팅 된 경우에는 약 0.1초 안에 최대 입력속도 변화가 가능합니다. 급 가, 감속 운전이 필요한 경우 SS/SD저항 눈금 1이하 설정합니다.

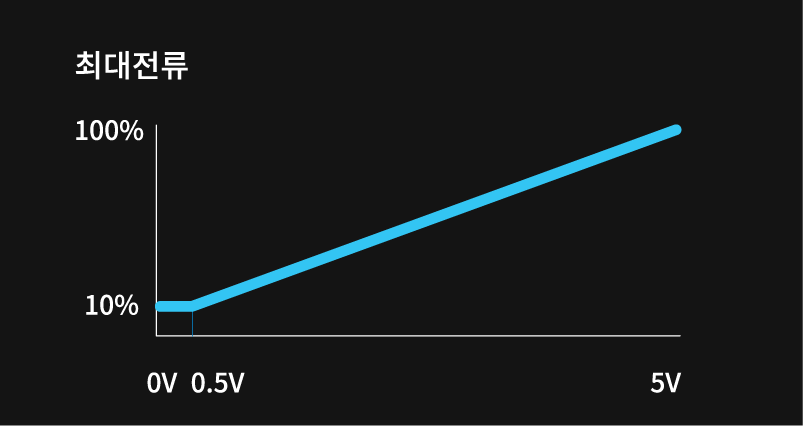

전류제한(LOAD) : 모터의 전류 제한치는 가변저항의 시계방향에 비례하여 최대 허용 전류가 커집니다.

볼륨위치에 따른 입력전압 (load)

Input voltago of SS(Slow Start)

--
