BL Series
BLDC모터. DC파워

민첩한 제어력과  효율성을  높이는 엔코더, 감속기어, 브레이크를 결합한 모터를 용도에 맞게 선택하세요.

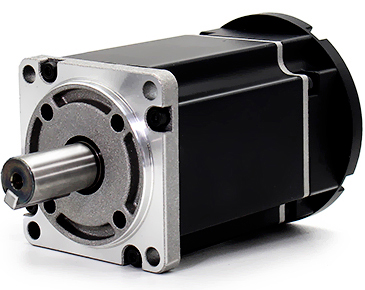

□60.BL6S 시리즈

BL6S2K30□0200

Rated voltage
24VDC
Rated power
200W
Rated current
12.3A
Rated speed
3,000RPM
Shaft diameter
ø14
Weight
1.2kg
Rated torque
6.35 kgf-cm
Length of body
88.5mm
Poles
8poles/12slots
Degree of protect
 IP64
Operating Environment
-20℃~40℃ / 0~80%RH
모터드라이버
MD200>
도면자료 다운로드CAD>    2D>    PDF>



터 타입



Key type
BL6S2K30A0200
Encoder type
BL6S2K30E0200
Brake type
BL6S2K30B0200



모터 도면


모터 단자 Connector

  DC

  MOLEX5557-08
PIN12345678
NameVccUVWGndHwHvHu

Motor 모델명

민첩한 제어력을 높이는 당사의 엔코더와 높은 효율성을 제공하는 감속기어와 브레이크를 결합한 다양한 타입의 모터를 사용자 편의와 용도에 알맞게 선택하세요.


1. 모터
2. 프레임
3. 길이
4. 전압
5. 모터 축
6. 속도
7. 부착
8. 파워
9. 옵션
10. 기어비
11. 휠
12. Dir
BL
9
M
2
D
30
A
0350
-
R30
D200
L
BL
Standard
BLDC
Motor
6
60mm
S
Small
2
24VDC
D
D-cut
20
2000
A
normal
Power
(watt)
0350
->
350W.

1500
- >
1.5KW

Reducer
wheel
module
attached

Gear
ratio
R30 - >
1/30
Wheel
diameter
(mm)
200- >
Ф200

R
Right
side Wheel
9
90mm
S<N<M
3
36VDC
G
Geared
□□/□□   x100
B
Bake
A
100mm
M
Medium
4
48VDC
K
Keyway
30
3000
E
Encoder
B
110mm
L
 Large
7
72VDC
W. Wheel Module
40
4000
C. Encoder +Brake
C
120mm

A
110VDC
T.  Differen -cial shaft

S
Special
D
130mm

C
220VDC
V. AGV module

H
Steering
HB
Hub
Motor

E
140mm





L
Left side wheel
F
150mm





G
160mm





H
170mm





J
180mm





BLDC Motor 특장점


고출력 고효율
80~85%의 효율력의 강력한 파워 성능을 자랑하는 BLDC 모터입니다.


고성능 제어

1% 이내의 속도제어 구현으로 보다 정밀하게 구동하는 모터입니다.


우수한 내구성
성능과 내구성이  더욱 강화되어 유지보수가 불필요합니다.

균일한 토크

저속구간에서 균일한 토크성능을 만들어  광범위한 속도제어가 가능합니다.


다양한 출력

40W~3.5KW. 다양한 출력의 MTM모터  모든 산업현장에 활용이 가능합니다.


고품질 합리적인 가격

혁신적인 기술로 고성능 고품질 모터를  생산하여 합리적인 가격으로 제공합니다.

--
