BL Series
BLDC모터. AC파워

민첩한 제어력과  효율성을  높이는 엔코더, 감속기어, 브레이크를 결합한 모터를 용도에 맞게 선택하세요.

 □90
BL9 series
 □104
BLA series
 □130
BLD series
 □180
BLJ series

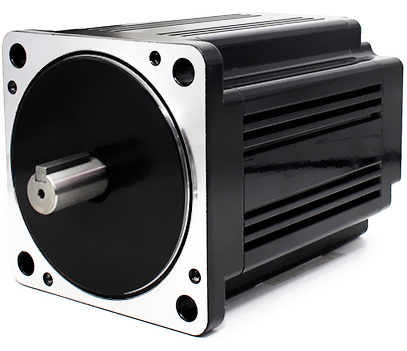

□90.BL9N 시리즈

BL9NC□30□0200

Rated voltage
220VAC
Rated power
200W
Rated current
0.9A
Rated speed
3,000RPM
Shaft diameter
Ф14
Weight
1.9kg
Rated torque
6.4 kgf-cm
Length of body
72.5mm
Poles
8poles/12slots
Degree of protect
IP54
Operating Environment
-20℃~40℃ / 0~80%RH
Motor Driver
MDA200>
도면자료 다운로드
CAD>    3D>    PDF>

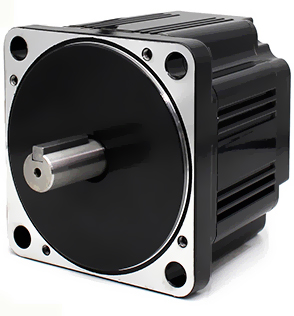

□90.BL9M 시리즈

BL9MC□30□0350

Rated voltage
220VAC
Rated power
350W
Rated current
1.5A
Rated speed
3,000RPM
Shaft diameter
Ф14
Weight
2.5kg
Rated torque
11.2 kgf-cm
Length of body
87.5mm
Poles
8poles/12slots
Degree of protect

IP54

Operating Environment
-20℃~40℃ / 0~80%RH
Motor Driver
MDA400>
도면자료 다운로드CAD>    3D>    PDF>

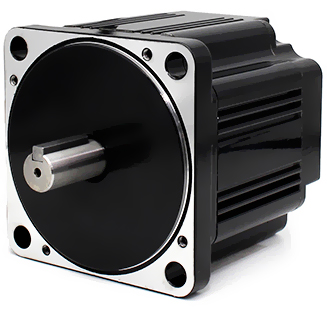

□90.BL9L 시리즈

BL9LCK30□0500

Rated voltage
220VAC
Rated power
500W
Rated current
2.2A
Rated speed
3,000RPM
Shaft diameter
Ф14
Weight
3.5kg
Rated torque
16 kgf-cm
Length of body
112.5mm
Poles
8poles/12slots
Degree of protect
 IP54
Operating Environment
-20℃~40℃ / 0~80%RH
모터드라이버MDA400>
도면자료 다운로드CAD>    3D>    PDF>



모터 타입



Key type
BL9NCK30A0200
BL9MCK30A0350
BL9LCK30A0500
Encoder type
BL9NCK30E0200
BL9MCK30E0350
BL9LCK30E0500
Brake typeBL9NCK30B0200
BL9MCK30B0350
BL9LCK30B0500
Gear type
BL9NCG30A0200
BL9MCG30A0350-
Geared & encoder
BL9NCG30E0200
--
Geared & brake
BL9NCG30B0200
--



모터 도면






모터 단자 Connector


AC
MOLEX5557-12


PIN
123456789101112
Name
w
Shild
-
Hw
Hv
HuVUF.G-
Vcc
Gnd


Motor 모델명

민첩한 제어력을 높이는 당사의 엔코더와 높은 효율성을 제공하는 감속기어와 브레이크를 결합한 다양한 타입의 모터를 사용자 편의와 용도에 알맞게 선택하세요.


1. 모터
2. 프레임
3. 길이
4. 전압
5. 모터 축
6. 속도
7. 부착
8. 파워
9. 옵션
10. 기어비
11. 휠
12. Dir
BL
9
M
2
D
30
A
0350
-
R30
D200
L
BL
Standard
BLDC
Motor
6
60mm
S
Small
2
24VDC
D
D-cut
20
2000
A
normal
Power
(watt)
0350
->
350W.

1500
- >
1.5KW

Reducer
wheel
module
attached

Gear
ratio
R30 - >
1/30
Wheel
diameter
(mm)
200- >
Ф200

R
Right
side Wheel
9
90mm
S<N<M
3
36VDC
G
Geared
□□/□□   x100
B
Bake
A
100mm
M
Medium
4
48VDC
K
Keyway
30
3000
E
Encoder
B
110mm
L
 Large
7
72VDC
W. Wheel Module
40
4000
C. Encoder +Brake
C
120mm

A
110VDC
T.  Differen -cial shaft

S
Special
D
130mm

C
220VDC
V. AGV module

H
Steering
HB
Hub
Motor

E
140mm





L
Left side wheel
F
150mm





G
160mm





H
170mm





J
180mm





BLDC Motor 특장점


고출력 고효율
80~85%의 효율력의 강력한 파워 성능을 자랑하는 BLDC 모터입니다.


고성능 제어

1% 이내의 속도제어 구현으로 보다 정밀하게 구동하는 모터입니다.


우수한 내구성
성능과 내구성이  더욱 강화되어 유지보수가 불필요합니다.

균일한 토크

저속구간에서 균일한 토크성능을 만들어  광범위한 속도제어가 가능합니다.


다양한 출력

40W~3.5KW. 다양한 출력의 MTM모터  모든 산업현장에 활용이 가능합니다.


고품질 합리적인 가격

혁신적인 기술로 고성능 고품질 모터를  생산하여 합리적인 가격으로 제공합니다.

--
