제품 소개

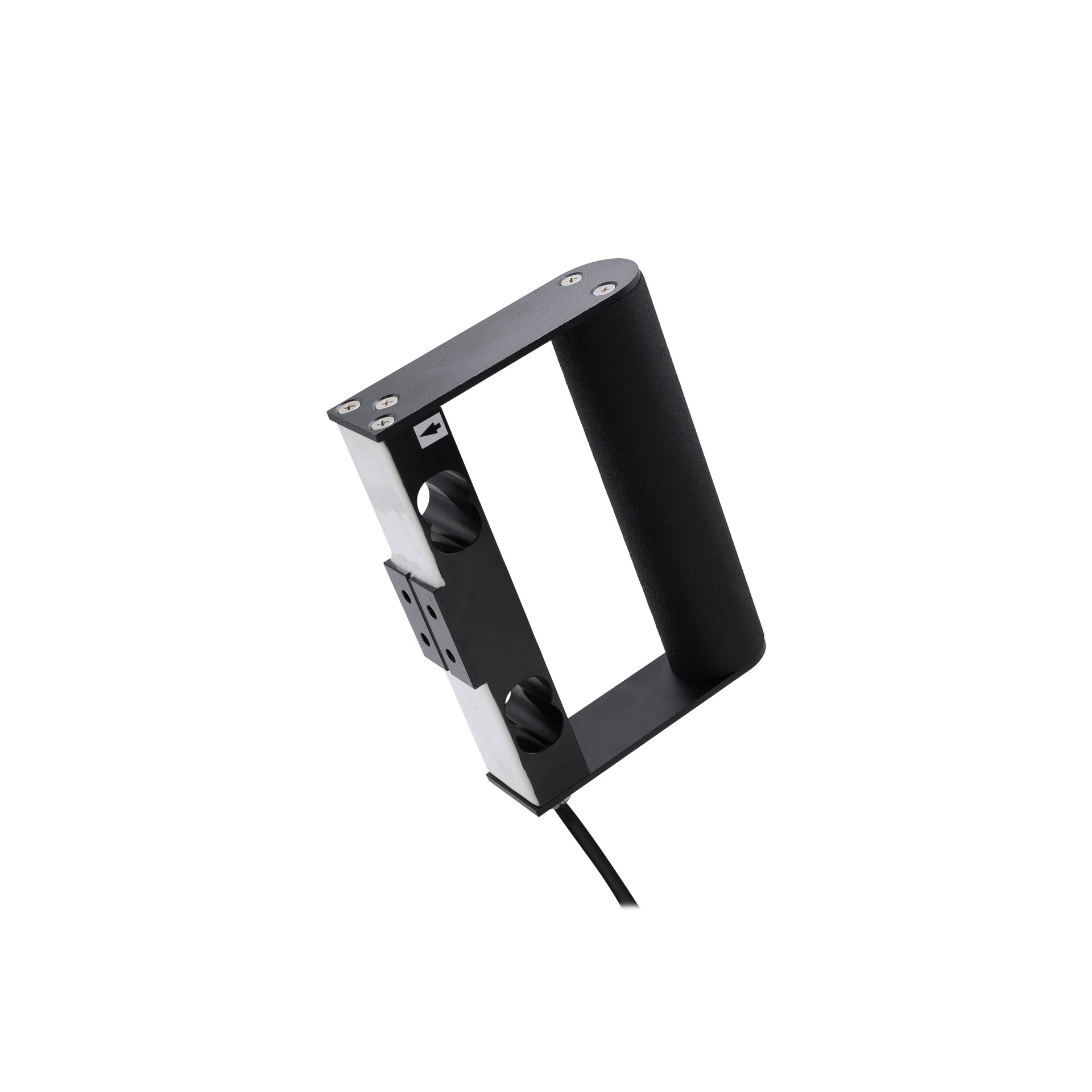

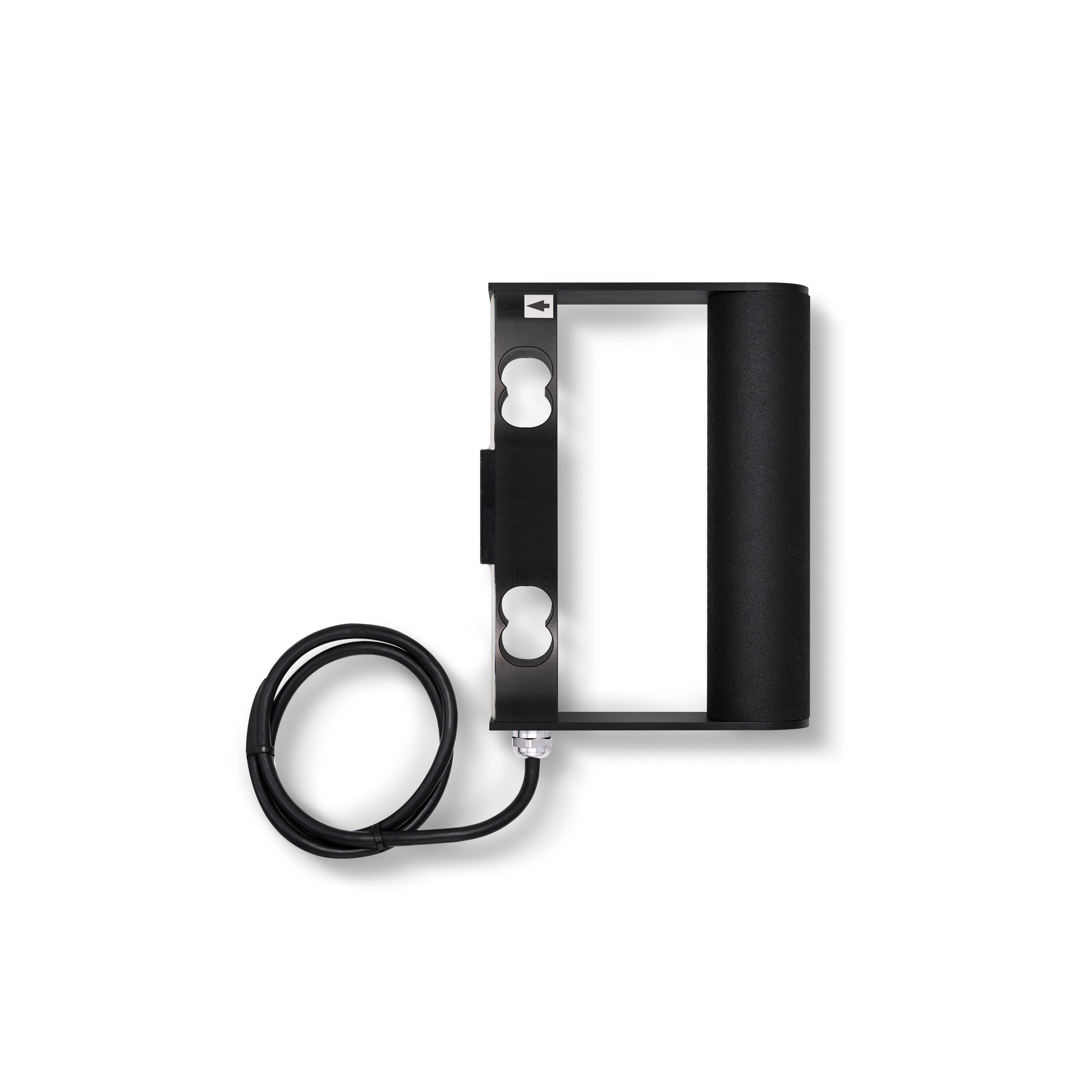

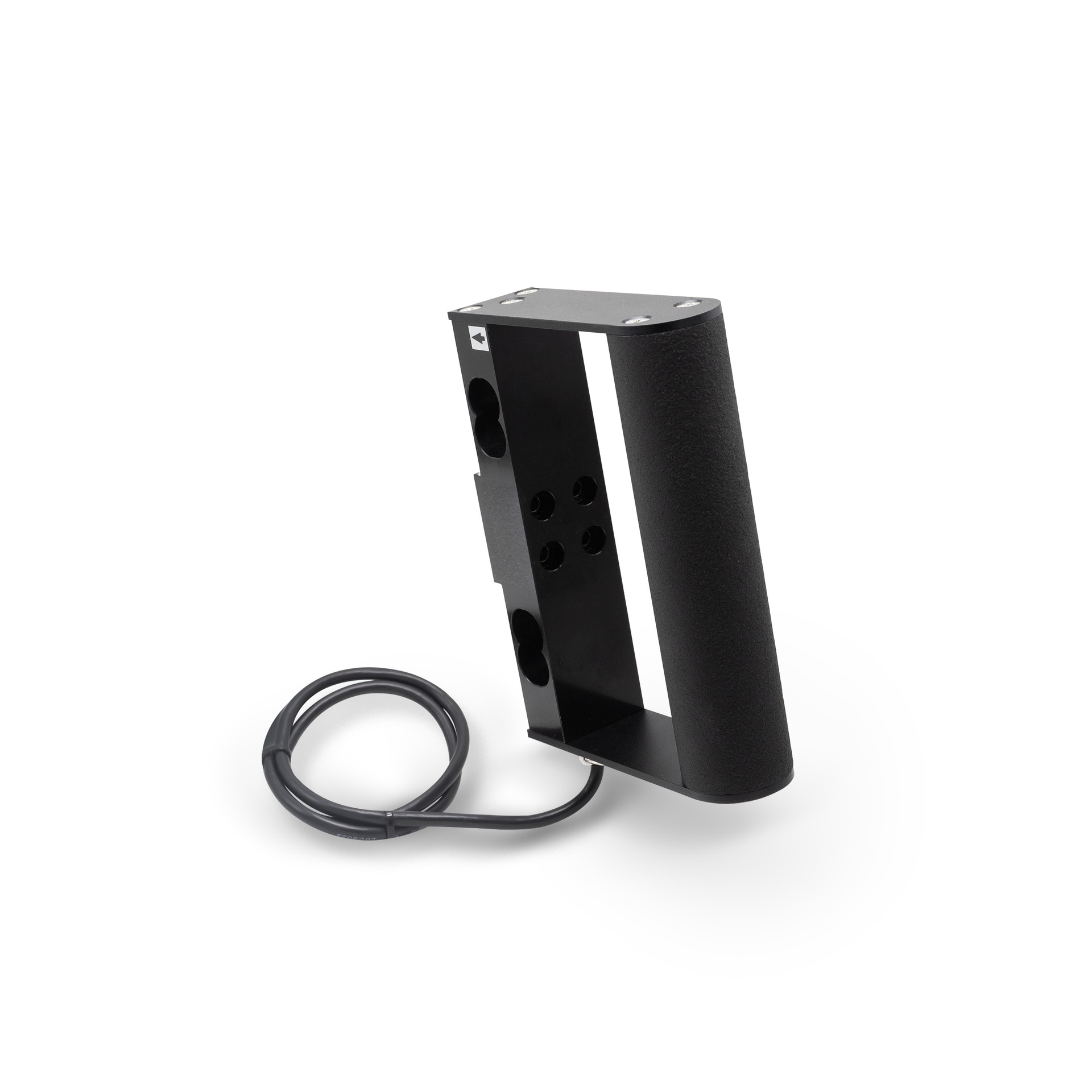

SH50은 사용자가 힘을 가할 때 그 힘을 정밀하게 측정하고 관리할 수 있는 로드셀 핸들입니다. 이 핸들을 LCAMP2 로드셀 증폭기에 연결하면 사용자가 핸들을 밀거나 당기는 힘을 전기 신호로 변환하고, 이를 0~5V 전압 신호로 출력합니다. 로봇 산업, 물류 시스템, 무거운 장비 이동 등 다양한 분야에서 효율적이고 안전한 작업에 도움을 줍니다.
• 아날로그 신호로 정확한 무게 및 힘 측정 : 사용자가 손잡이에 가하는 연속적인 힘의 변화를 정확하게 반영하여 힘의 크기를 정밀하게 측정할 수 있습니다. 작은 힘의 변화에도 민감하게 반응하는 출력 신호를 통해 작업의 정확성을 높입니다.
• 힘의 분산 : 스마트핸들은 사용자가 물건을 밀거나 당길 때 가해지는 힘을 실시간으로 모니터링하여 힘의 방향과 크기를 조절할 수 있게 도와줍니다. 무리한 힘을 가하지 않고 효율적으로 물건을 옮기는 데 도움을 주며 작업의 효율성을 높입니다.
제품 사양
재질: 고강도 알루미늄, PU
최대 하중: 50kgf (설계에 따라 다름)
출력 신호: 아날로그 신호
사이즈
도면 참조
| SH50 - Load Cell Smart Handle |
사용 방법 (+LCAMP2)
1. 설치 및 연결:
- 로드셀 손잡이를 설치하고 고정합니다.
- 로드셀의 신호선을 LCAMP2 증폭기와 연결합니다. 로드셀의 신호선(Sig+ 및 Sig-)과 전원선(Ex+ 및 Ex-)을 정확히 연결합니다.
- POWER 커넥터에 24VDC 전원을 연결하거나, SIG_S12 핀(#4)에 12VDC 전원을 연결합니다.
2. 초기 설정:
- 로드셀을 무부하 상태로 놓고, LCAMP2 증폭기의 ZERO 볼륨을 조정하여 신호 출력 전압을 2.5VDC로 설정합니다.
- GAIN 볼륨을 시계 방향(CW) 또는 반시계 방향(CCW)으로 돌려 원하는 증폭 레벨을 설정합니다.
3. 중심 값 확인:
- 로드셀에 하중이 가해지지 않은 상태에서 출력 신호가 2.5VDC 근처에 있는지 확인합니다. 만약 2.5VDC가 아니라면, ZERO 볼륨을 다시 조정합니다.
4. 테스트 및 검증:
- 손잡이에 다양한 힘을 가하여 출력 값을 확인합니다. 출력 값이 원하는 범위 내에 있는지 확인하여 적절한 게인 값이 설정되었는지 검증합니다.
5. 사용:
- 손잡이를 사용하여 힘을 가할 때 LCAMP2 증폭기가 힘을 0~5VDC 전압 신호로 변환하여 출력합니다. 이 신호는 데이터 수집 시스템 또는 제어 시스템으로 전달되어 실시간 모니터링 및 분석이 가능합니다.
- 정기적으로 로드셀과 증폭기의 상태를 점검하여 신뢰성을 유지합니다. 필요 시 캘리브레이션을 수행하여 정확도를 보장합니다.
사용 영상
사용전 주의사항
✓ 과부하 방지:
로드셀의 최대 하중을 초과하지 않도록 주의합니다. 과도한 하중은 로드셀의 손상을 초래할 수 있습니다.
사용 전에 로드셀의 사양을 확인하고, 최대 하중을 초과하지 않도록 하십시오.
✓ 정확한 설치:
로드셀 손잡이를 평평하고 안정된 표면에 설치합니다. 불균형하거나 흔들리는 표면에 설치하면 측정 값에 오차가 발생할 수 있습니다.
모든 연결부를 단단히 고정하여 로드셀이 흔들리지 않도록 합니다.
✓ 올바른 전원 공급:
LCAMP2 증폭기 사용시, 증폭기에 적절한 전원을 공급합니다(24VDC 또는 12VDC). 전원 공급이 불안정하면 출력 신호에 잡음이 발생할 수 있습니다.
전원 연결 상태를 정기적으로 점검하여 접촉 불량이 없도록 합니다.
✓ 환경 조건 준수:
로드셀 손잡이는 특정 온도 범위(-25°C ~ +80°C) 내에서 작동하도록 설계되었습니다.
습기, 먼지, 화학 물질 등의 영향을 받을 수 있는 환경에서는 적절한 보호 장치를 사용하여 로드셀을 보호합니다.
✓ 안전 관리:
사용자가 로드셀 손잡이를 안전하게 사용할 수 있도록 충분한 교육을 실시합니다.
작업 중 부주의로 인한 사고를 방지하기 위해 주의 표시와 경고문을 부착합니다.
✓ 정기 점검:
로드셀 손잡이와 LCAMP2 증폭기의 상태를 정기적으로 점검합니다. 모든 전기 연결 상태, 볼트와 나사의 조임 상태, 외관 손상 여부 등을 확인합니다.
이상이 발견되면 즉시 사용을 중지하고 문제를 해결합니다.

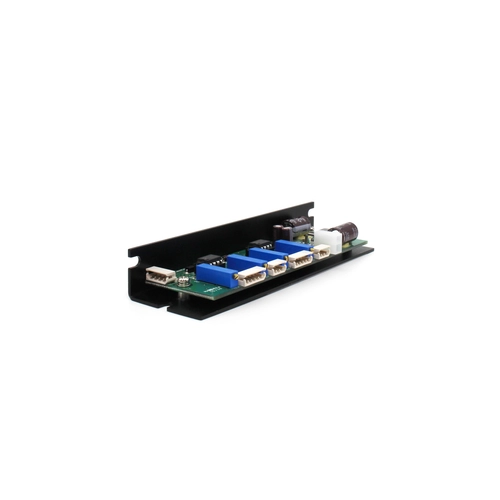

로드셀 증폭기
