제품 소개

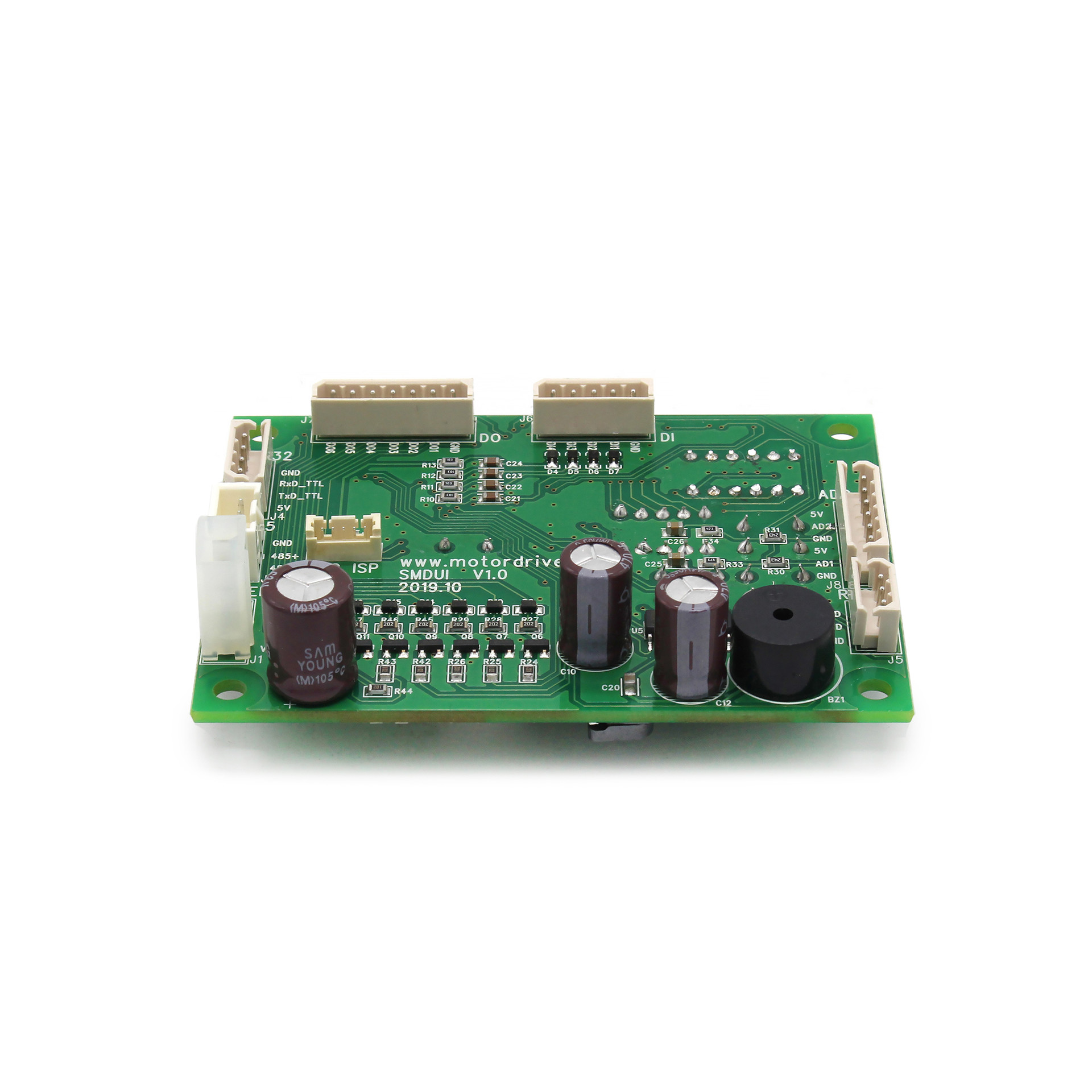

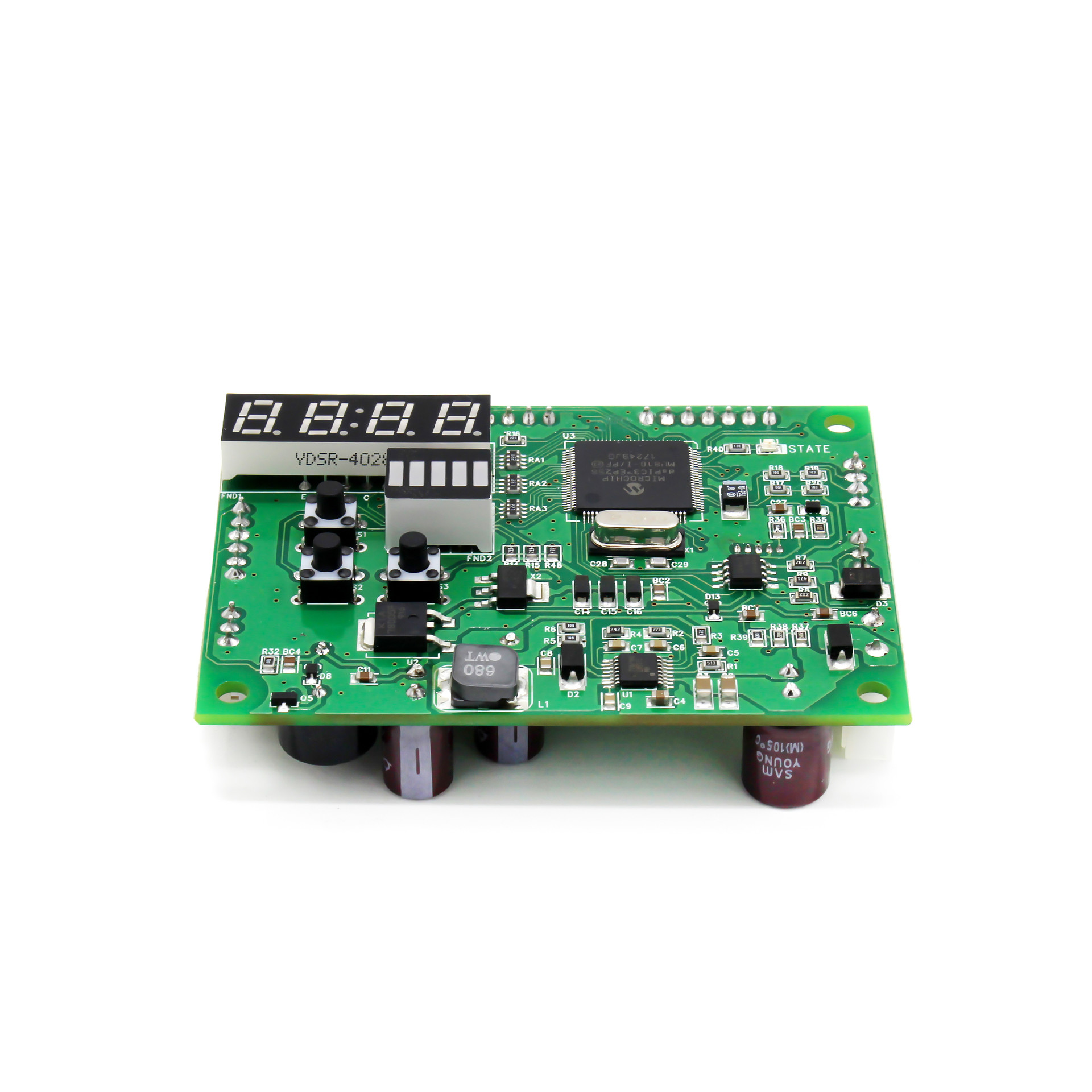

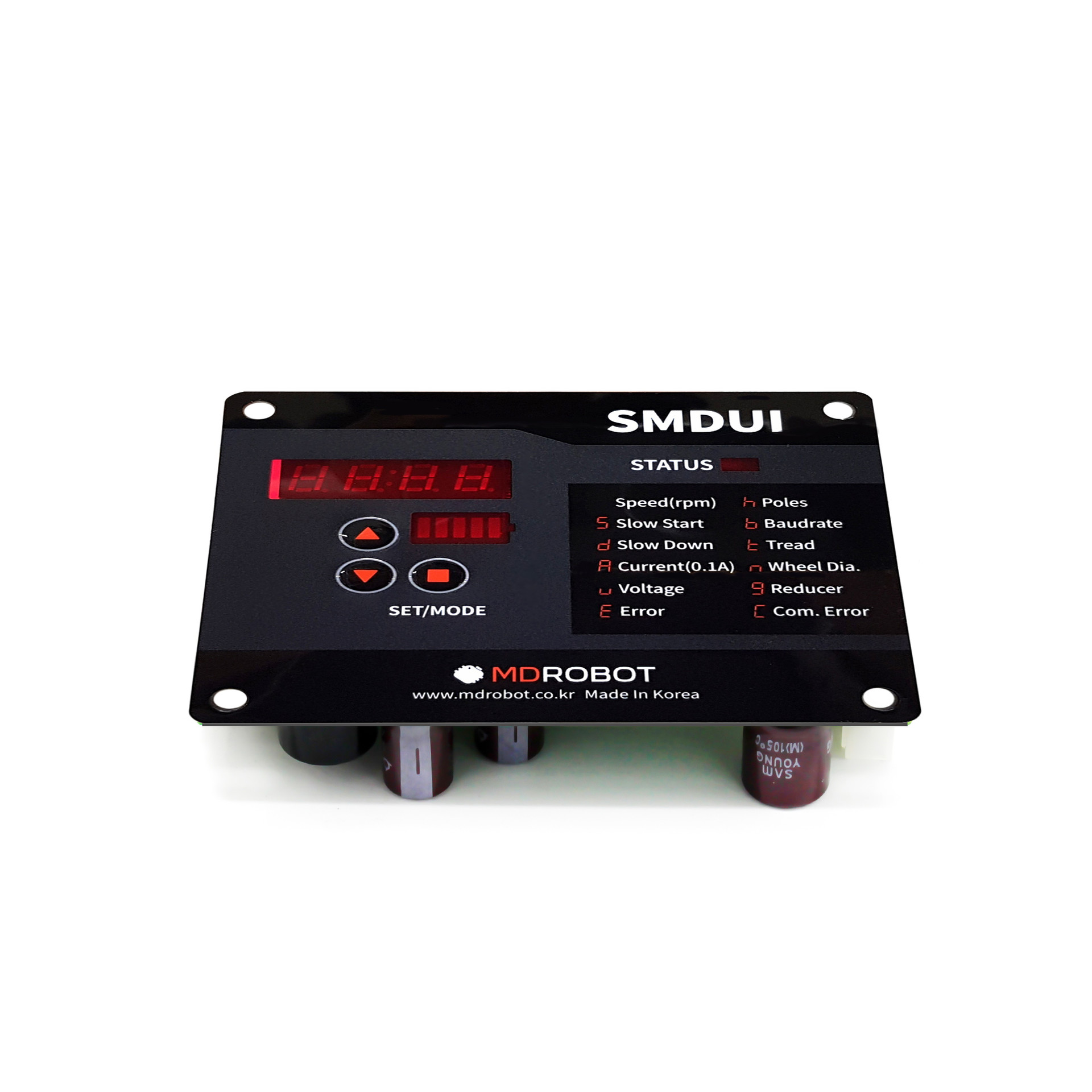

SMDUI는 로봇플랫폼에서 모터드라이버 본체(MDT모델)와 통신으로 연결되어 속도 및 위치제어 기능을 구현하고, 로봇플랫폼에 필요한 다양한 설정값을 세팅할 수 있습니다.
속도 및 위치제어 명령 : 로봇 플랫폼 통신 사양서에 입각한 속도 및 위치제어 기능
제어파라미터 설정 : Velocity Control SlowStart/SlowDown, Position Control SlowStart/SlowDown
Odometry 값 계산을 위한 설정 : 휠간 거리, 감속비, 휠 지름, 모터의 극 수
현재 전압 상태 확인 : 통신 및 LED바를 이용한 배터리양 확인 가능

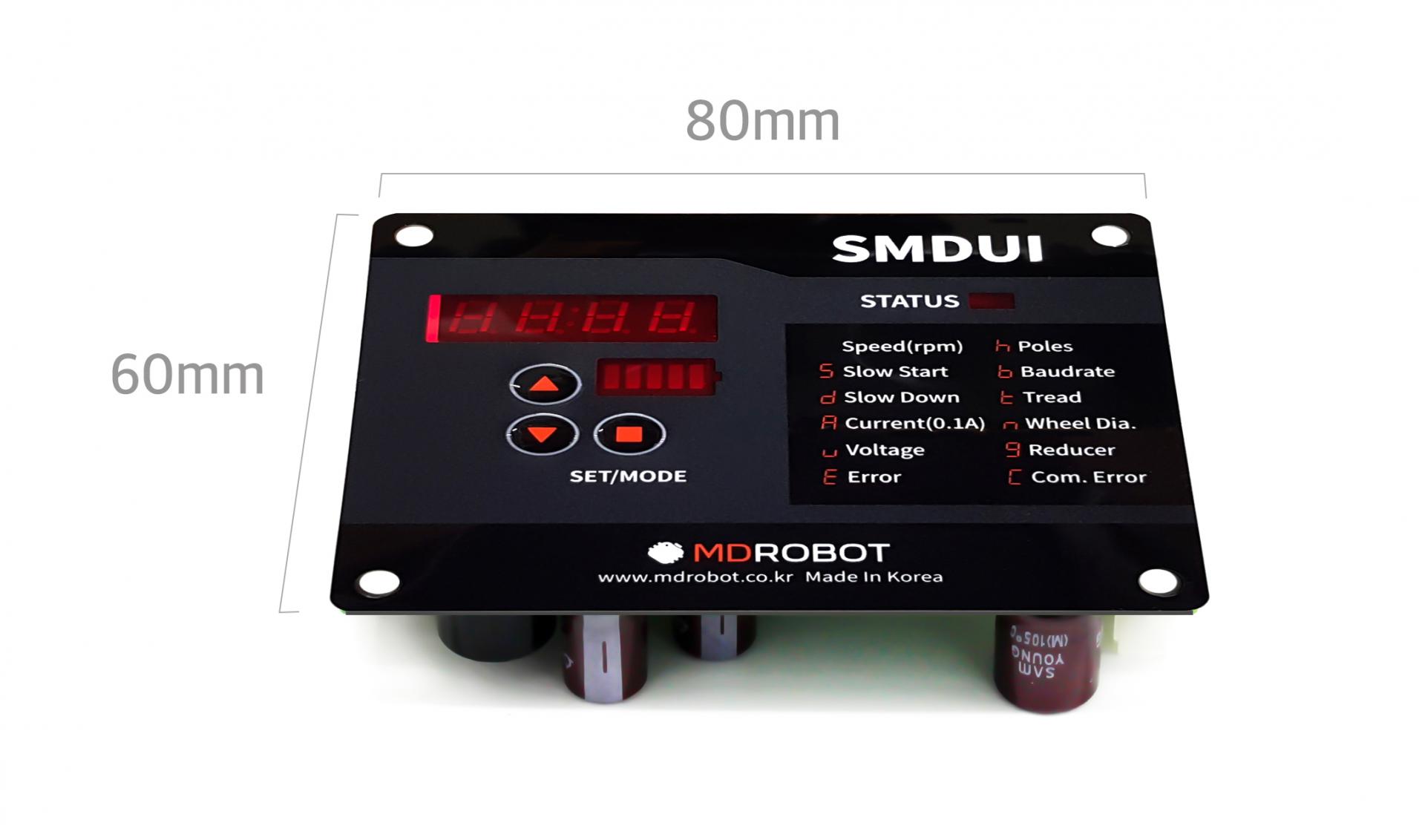

사이즈
제품 사양
제어기 입력 : DC 12V~48V
입력신호타입 : Pull-up
출력신호타입 : Open-collector
용도 : 상위제어기(PC, PLC 등)와 통신으로 연결되어 원격조작 및 상태표시
통신 : RS485 1ch (57,600bps) - 하부 제어기 통신용 / RS232C 1ch (57,600bps) - 상위 장치와의 통신용, 통신속도 가변 / TTL232 1ch (57,600bps) - 상위 장치와의 통신용
매뉴얼 다운로드
SMDUI PDF(KR) |
※ 제품의 디자인 및 사양은 품질향상을 위해 사전 공지 없이 변경될 수 있습니다. 본 매뉴얼은 엠디로봇의 소유로 제품 사용을 위한 용도 외의 복제·개변·판매·배포·양도·대여 등을 금지합니다.

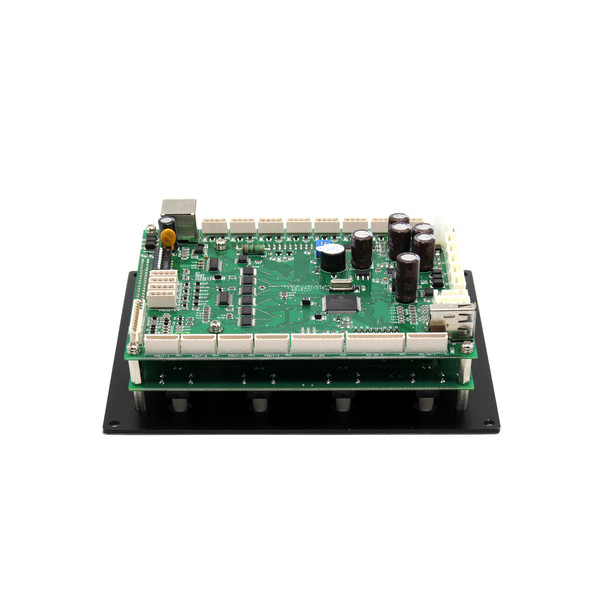

Accessory 더보기
