제품 소개

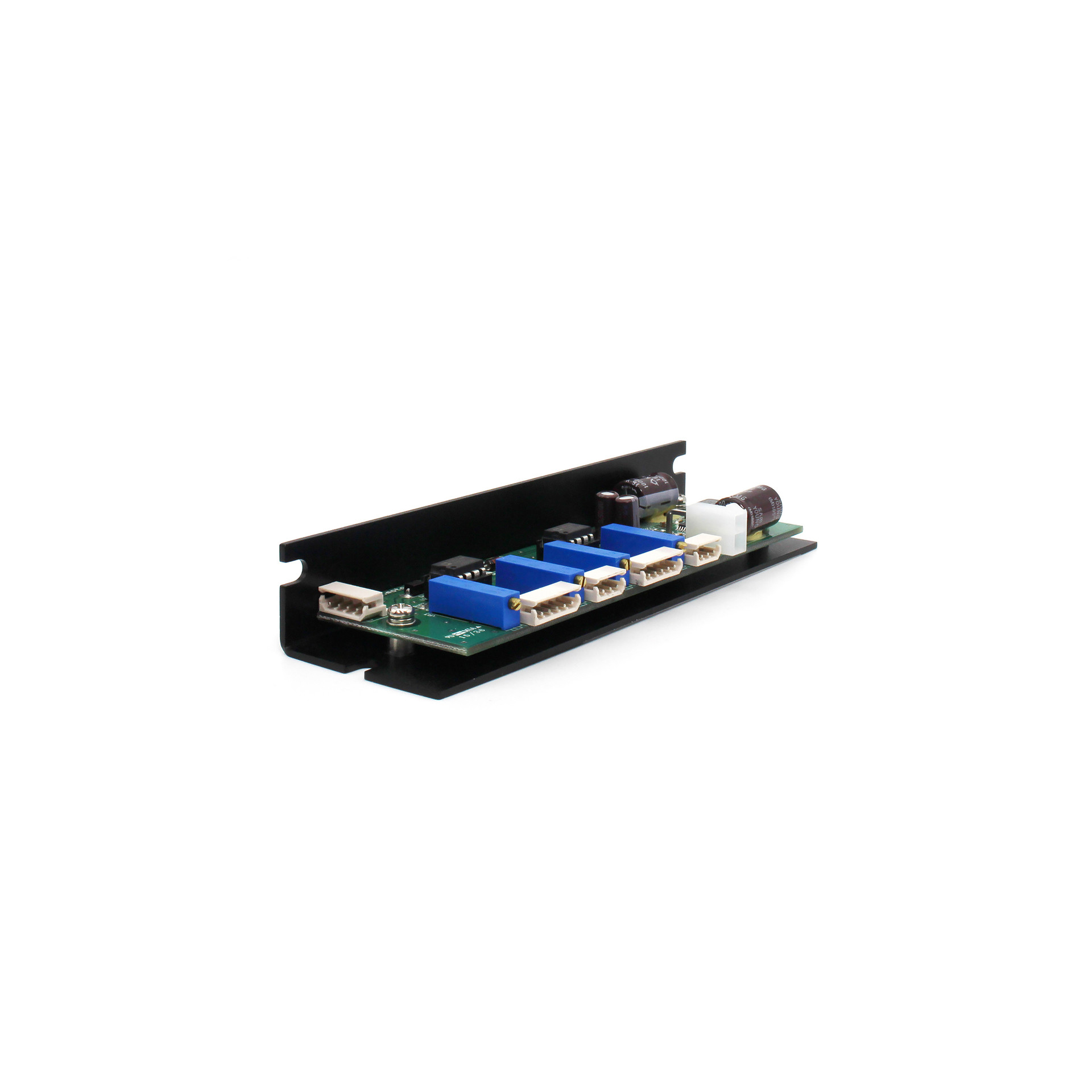

LCAMP2는 정밀한 로드셀 신호 증폭을 위해 설계된 2채널 로드셀 증폭기입니다. 산업용 및 연구용 등 다양한 애플리케이션에서 로드셀의 출력을 정밀하게 증폭하여 신뢰할 수 있는 측정 데이터를 제공합니다.
• 정밀한 신호 측정 : 로드셀의 미세한 전기 신호를 0~5VDC 전압 신호로 증폭하여 보다 정확한 측정을 제공합니다.
• 다채널 지원 : 두 개의 로드셀을 동시에 연결하여 사용할 수 있는 2채널 지원 기능으로 복수의 측정 지점을 동시에 모니터링할 수 있게 해줍니다.
• 유연한 전원 입력 : 24VDC 또는 12VDC의 전원을 선택적으로 사용할 수 있어 다양한 설치 환경에 사용할수 있습니다.
• 높은 정확도 및 선형성 : ±0.01%의 높은 정확도와 선형성 (linearity)을 제공하여 신뢰할 수 있는 데이터를 보장합니다.
• 넓은 작동 온도 범위 : -25°C에서 +80°C까지의 넓은 작동 온도 범위를 지원하여 다양한 환경에서 안정적으로 사용할 수 있습니다.
제품 사양
전원 입력 : 24VDC (±10%) 또는 12VDC
신호 출력 : 0~5VDC 전압 출력
게인(Gain) 조정 : 0.1mV/V ~ 100mV/V
제로(Zero) 및 스팬(Span) 조정 : 제로 밸런스: ±100% / 스팬 밸런스: ±10%
선형성(Linearity) : ±0.01%
정확도 : ±0.01%
주파수 응답 특성 : 10KHz
작동온도 : -25°~80°
사이즈
W(144) x L(40) x H(22) mm
사용 방법
1. 설치 및 연결:
- 로드셀을 LCAMP2 증폭기와 연결합니다. 로드셀의 신호선(Sig+ 및 Sig-)과 전원선(Ex+ 및 Ex-)을 정확히 연결합니다.
- POWER 커넥터에 24VDC 전원을 연결하거나, SIG_S12 핀(#4)에 12VDC 전원을 연결합니다.
2. 초기 설정:
- 로드셀을 무부하 상태로 놓고, ZERO 볼륨을 조정하여 신호 출력 전압을 2.5VDC로 설정합니다.
3. 게인 조정:
- GAIN 볼륨을 시계 방향(CW) 또는 반시계 방향(CCW)으로 돌려 원하는 증폭 레벨을 설정합니다.
4. 중심 값 확인:
- 로드셀에 하중이 가해지지 않은 상태에서 출력 신호가 2.5VDC 근처에 있는지 확인합니다. 만약 2.5VDC가 아니라면, ZERO 볼륨을 다시 조정합니다.
5. 테스트 및 검증:
- 다양한 하중을 가해보며 출력 값을 확인하여 로드셀이 정확하게 작동하는지 검증합니다.
6. 설치 후:
- 설치 후 로드셀과 증폭기를 외부 환경(습기, 먼지, 화학 물질 등)으로부터 보호합니다.
매뉴얼 다운로드
| |
| LCAMP2 Load Cell Amplifier 2ch | |
※ 제품의 디자인 및 사양은 품질향상을 위해 사전 공지 없이 변경될 수 있습니다. 본 매뉴얼은 엠디로봇의 소유로 제품 사용을 위한 용도 외의 복제·개변·판매·배포·양도·대여 등을 금지합니다.
사용전 주의사항
✓ 모든 연결 및 설정은 전원을 차단한 상태에서 수행해야 안전합니다.
✓ 정기적인 캘리브레이션을 통해 로드셀의 정확성을 유지하십시오.
✓ 설치 표면이 평평하고 청결한지 확인하여 신호 왜곡을 방지하십시오.

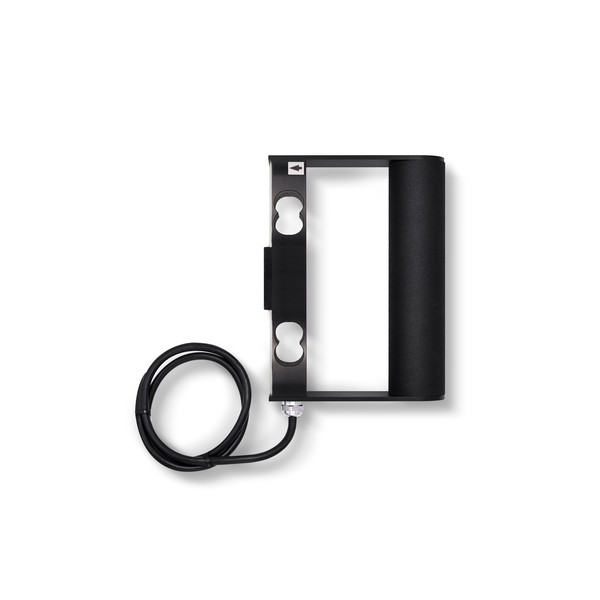

로드셀 손잡이
