제품 소개

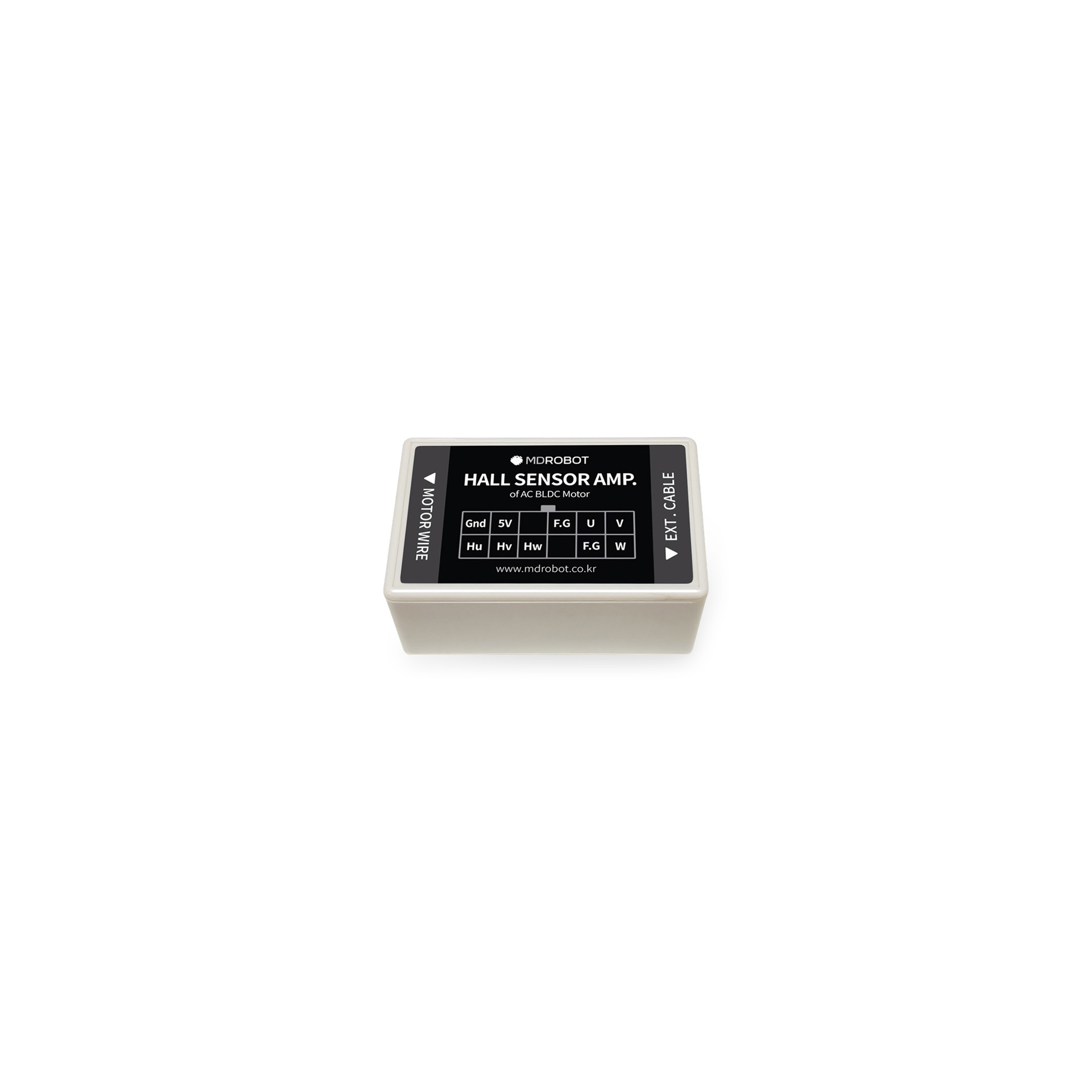

홀센서 전용 증폭기(Amplifier) MDHALL은 BLDC 모터와 같은 장치에서 사용되는 홀센서의 신호를 증폭하고 강화하는 장치입니다. MDHALL을 사용하여 노이즈로 인해 왜곡된 신호를 보정하고, 보다 정확하게 모터를 제어할 수 있습니다.
• 노이즈 제어 : AC 전원용 제어기와 BLDC 모터 간의 거리가 2m 이상인 경우 모터 구동 신호에 의한 노이즈로 인해 홀센서 신호가 왜곡되는 현상을 제어합니다.
• 신호 증폭 : 최대 20m까지 연장선 사용 시에도 홀센서 신호 오동작 없이 사용할 수 있도록 신호를 증폭 및 강화합니다.
• 정확한 모터 제어 : 증폭된 신호를 통해 모터의 위치, 속도, 방향 등을 정확하게 제어할 수 있습니다.

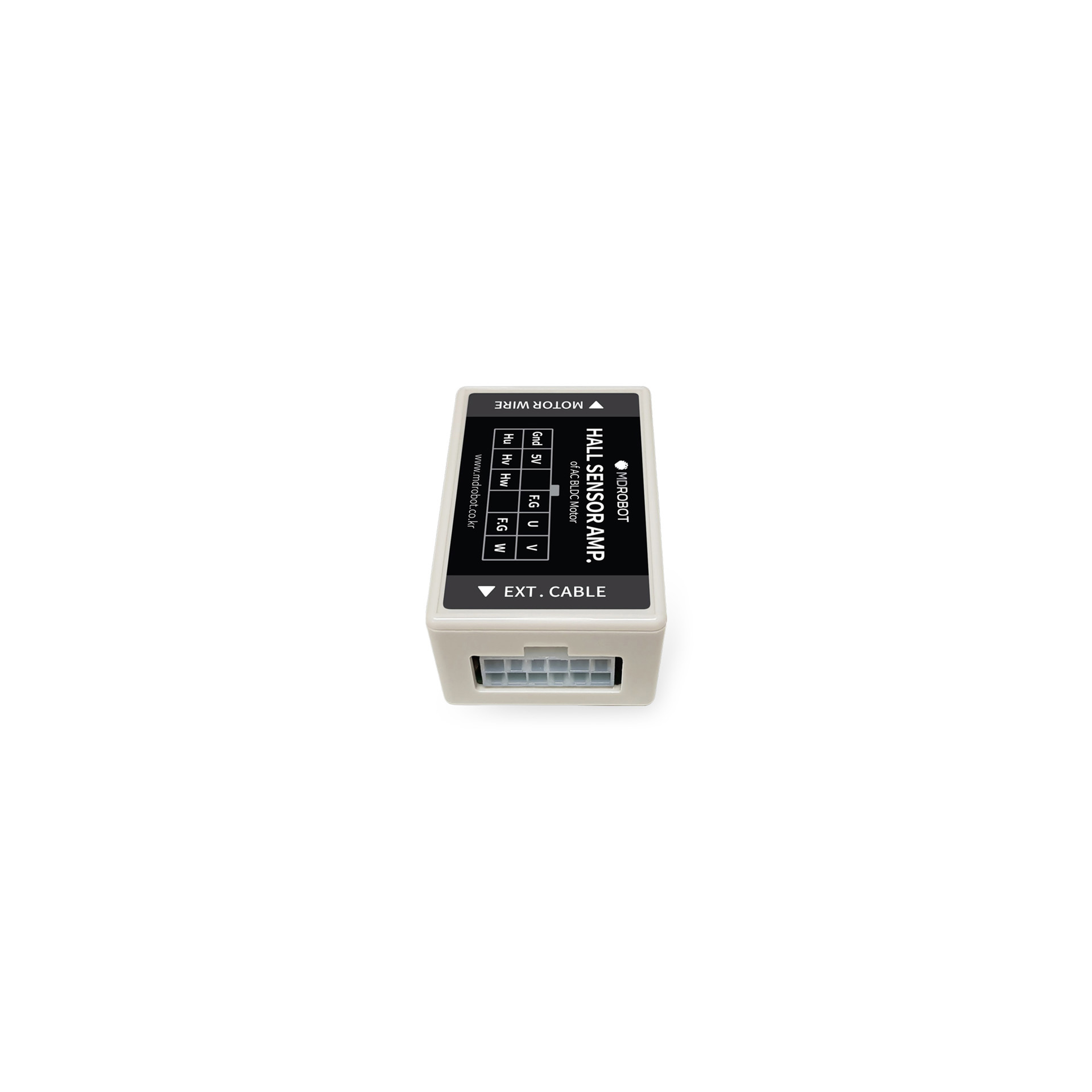

• 커넥터 호환성 : MOLEX 5557-12 커넥터 사용으로 다양한 모터 및 제어기와 호환이 가능합니다.
제품 사양
용도 : 2m 이상의 연장선 사용 시 홀센서 신호 강화
사용 기기 : AC용 BLDC 모터와 MDA 시리즈 제어기 간의 연장선과 함께 사용
사이즈
60mm (W) x 35mm (L) x 25mm (H)
매뉴얼 다운로드
MDHALL Hall Sensor Amplifier |
※ 제품의 디자인 및 사양은 품질향상을 위해 사전 공지 없이 변경될 수 있습니다. 본 매뉴얼은 엠디로봇의 소유로 제품 사용을 위한 용도 외의 복제·개변·판매·배포·양도·대여 등을 금지합니다.
사용 방법
1. 모터 연결
- 모터의 커넥터를 MDHALL의 MOTOR WIRE에 연결합니다.
2. 연장선 연결
- 연장선의 커넥터를 EXT.CABLE에 연결합니다.
3. 제어기 연결
- 모터에 연결된 배선은 MDHALL의 모터 측 커넥터에 바로 연결하고, 연장선은 EXT CABLE쪽에 연결하여 제어기와 연결합니다.
주의사항
✓ 올바른 연결:
MDHALL을 설치하거나 사용할 때는 반드시 지정된 커넥터와 연결 방법을 따르십시오.
✓ 환경 및 안전 점검:
사용 환경에 따라 노이즈의 영향을 받을 수 있으므로, 설치 전 환경 점검을 권장합니다.
설치 및 사용 중에는 안전을 위해 전원을 차단하고 작업을 진행하십시오.
